Kaj to potem dejansko tako leti ali je pohitren posnetek?

Ker tole je kr noro za videt...

I

Izbrisan uporabnik 474

Gantry zmore komot 300mm/s, tudi več. Težava, ki nastane pri takšni hitrosti je to, da ne uspeš dovolj hitro ohladiti filamenta in so printi crapy. Zato vsi, ki "demonstrirajo" hitrost printerjev, tiskajo objekte ravnih oblik.



Bucko

Fizikalc
28. avg 2007
1.716
39
48
Sam uporabljam onshape. Je online (ne rabiš zmogljive grafične kartice) in je free. So pa to odprli fanjte, ki so "ušli" iz Solidworksa.


matej1990

Fizikalc
14. feb 2020
468
110
43
Ja so ustanovili SolidWorks in ga prodali. Nato so ustanovili Onshape (ki je v bistvu SW v oblaku) in ga tudi prodali.


matej1990

Fizikalc
14. feb 2020
468
110
43
Ja je izjemo enostaven, pomoje če pogledaš par video-v na yt osvojiš osnove zelo hitro.
Bistvo je to, da iz osnovnih likov (kocka, valj, stožec, piramida itd) sestavljaš kompleksnejše elemente.
Z "črna luknja" elementi pa jemlješ stran material...

Npr.:

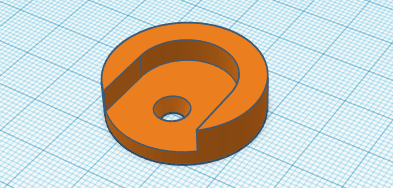

Tale nosilec palice za obešalnike:
Poglej priponko 38580

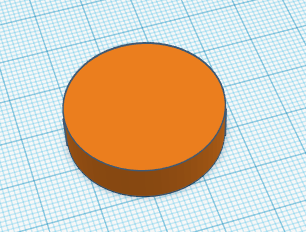

Narišeš valj 30x30x8:
Poglej priponko 38581
V sredino pozicioniraš "črna luknja" valj (privzdignjen 3mm):
Poglej priponko 38582
In ju združiš:
Poglej priponko 38584
Dodaš "črna luknja" kocko (privzdignjeno 3mm):
Poglej priponko 38585
Ju združiš:
Poglej priponko 38586
Dodaš še "črna luknja" stožec kontra obrnjen:
Poglej priponko 38587

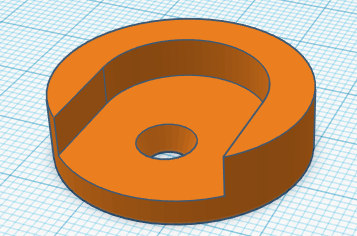

In si fertik:
Poglej priponko 38588
Seveda bi lahko vse te "črna luknja" elemente na enkrat združil in bi bilo še hitreje...

Bistvo Tinkercada je samo to, da združuješ polne elemente s praznimi.
Večinoma rabiš samo rotiranje in pozicioniranje osnovnih objektov...
No, takšno logiko 3D modeliranja ima tudi SolidWorks, Onshape in ostali. Stem pa ponujajo še XYZ drugih naprednih funkcij in še marsikaj drugega kot le 3D modeliranje. Tako da po moje ti tudi kompleksnejši programi ne bi smeli delat preglavic, ker imaš osnovo že osvojeno.
Drugače pa je tudi v Windows 10 vgrajen čisto ofucan 3D modelirnik: 3D Builder


Maiden

Fizikalc
7. nov 2007
763
182
43

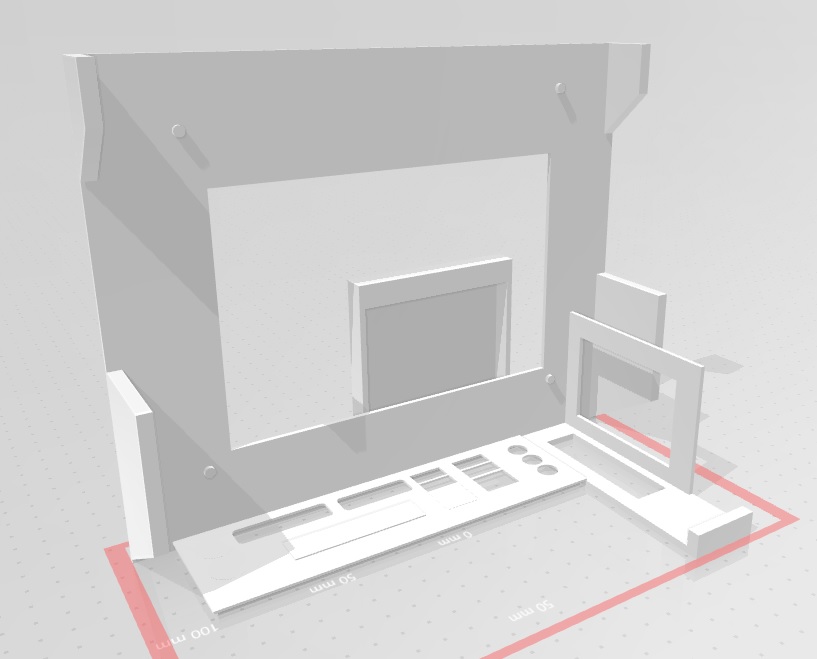

Na takšen način kot ga futuristic opisuje, sem jaz to naredil v FreeCadu. shield.jpg


Maiden

Fizikalc
7. nov 2007
763
182
43
PLA prime na vse oz. sploh ni problema s prijemom (ravno obratno), tako da boljše če je površina gladka da se preveč ne sprime (klasika je steklo).

BTW tisti ki printate s surovim PLA, samo v vednost. PLA razpade dokaj hitro oz. zgubi lastnosti. Že tako gre za krhko plastiko, ampak moji prvi modeli so postali že precej precej bolj krhki. Pa barvo tudi zgublja pod UV svetlobo, sploh temne barve.
Jaz sem imel težave s prijemom PLA, pa sem čistil z 99.9% alkoholom. No nato sem prebral, da je najboljše podlogo čistit z navadnim detergenom in res ni več težav s prijemom. PLA je drugače mišljen za uporabo v notranjosti, saj ga zunanji vplivi hitro uničijo (baje je narejen iz koruze).


luka51

Guru
16. avg 2007
13.836
5.081
113
fantje tale voron 2.4
Ko skup vržeš € kolko je to stroška?
Saj ga ne rabim. Mi je ender 3 dovolj. Samo se mi lušta enega takega projekta sestavljanja.

  • Všeč mi je
Reactions: Bucko

BigPoppa

Majstr
19. jul 2007
1.286
350
83
fantje tale voron 2.4
Ko skup vržeš € kolko je to stroška?
Saj ga ne rabim. Mi je ender 3 dovolj. Samo se mi lušta enega takega projekta sestavljanja.
I just sourced all the parts for my 2.4 and I feel like I really didn't cut any corners, but I also tried to minimize cost where I could (mostly aliexpress, minimized kits, etc.). But with tool costs, spare parts, proper heat tolerant magnetic removable. Build plate set up (optional). My 300x300 bill of materials is around $2000. I looked at what 'optional' or extra things I bought, and once you remove tool/extras costs you could reduce it to about $1800. (I'm based in the US to give you reference for shipping). I confirmed this numbers on the discord with other users who reviewed my bill of materials.

I

Izbrisan uporabnik 474

fantje tale voron 2.4
Ko skup vržeš € kolko je to stroška?
Saj ga ne rabim. Mi je ender 3 dovolj. Samo se mi lušta enega takega projekta sestavljanja.

350x350, profili in T-nuts od Misumi, večino stvari iz Amazon.de (Prime), drive gears original Bondtech, napajalnika MeanWell, 2x SKR 1.4 Turbo, RPi4 4GB, hot end Phaetus Dragon in pa lasersko rezan pleksi... 1600€.

Če želiš nekaj ranfa 270x270 ali 250x250, potem imaš na voljo Voron 1.8, budget okrog 1000€, za velikosti 120x120 do 170x170 pa Voron 0. To so vse corexy tiskalniki. Imaš še Voron Switchwire, ki je corexz, se pa da veliko stvari uporabiti od Ender 3, CR-10 ali Pruse. Tam pa je budget odvisen od tega, kar imaš. Nekje do 700€, če nimaš nič :)


baldrick

Pripravnik
27. mar 2012
940
23
18
Huh malo se bojim Fusion360, se mi zdi da je ful velik learning curve.
Co2 laser imam pa že narisan do konca, je roba že vsa doma in ga že izdelujem... ;)
Pričakujem da bo na nivoju (prodajnih) modelov za cca 3000€ stem, da sem dal cca 1000€ za material (50W tuba, 100x5 cm, 15mm linearna vodila, 3030 extrudirani profili).
Kaj pa motorji stepperji ali servo? Imam isti namen vendar se lovim se kaj glede kontrolerja. Celoten kitajski 120w reci pride nekaj cez jurja plus transport in stroski pa si na 3 jurje ali mogoce vec. Zato sem tudi sam pricel z nabiranjem za 6090 120w reci servo driven z odstranljivo posteljo in 4 osjo.

Nazadnje urejeno:

futuristic

geđet frik
Osebje foruma
13. jul 2007
7.838
595
113
Kaj pa motorji stepperji ali servo? Imam isti namen vendar se lovim se kaj glede kontrolerja. Celoten kitajski 120w reci pride nekaj cez jurja plus transport in stroski pa si na 3 jurje ali mogoce vec. Zato sem tudi sam pricel z nabiranjem za 6090 120w reci servo driven z odstranljivo posteljo in 4 osjo.
Motorji bodo navadni Nema17, 1.7A. Stepper driverje imam pa doma vse živo (A4988, DRV8825, tmc2209, DM556 - verjtno overkill).
Ciljam na to da bo X os izjemno lahka. Trenutno imam 20x50x1000mm alu cev. Mirror mount na X osi je sicer rpecej težek in glava tudi, ampak lahko sprintam nove, ki bodo veliko lažji od teh aluminijastih. In lažja kot bo X os hitreje se bo lahko premikalo vse skupaj.
Napajalnik je pa MYJG-60W.
Kontroler bo za enkrat kar Arduino GRBL shield, ker bom večinoma samo rezal torej bodo nizke hitrosti.
Če se bo pa izkazalo da je biznis v graviranju bom pa najbrž nabavil še Ruida RDC6445 .

Pa če slučajno še nisi tega videl, je takšna zakladnica informacij, kot jih ne najdeš nikjer na netu za karkoli...
Youtube playlista 144 videov

Pa glede 120W tube... Če jo boš slučajno naročil iz ebaya ali aliexpressa, potem tukaj ( https://www.cloudraylaser.com/collections/co2-laser-tube ) poišči dimenzijsko identično, da vidiš kašne moči dejansko je.
Ker kitajci povsod pišejo peak power ali pa še malo več, in če jo boš gnal na 120% ti bo hitro izdahnila...
Jaz imam 100cm x 5cm, ki jo povsod oglašujejo kot 60W ali celo 70W dejansko je pa 50W (CR50 je oznaka).

Nazadnje urejeno:

luka51

Guru
16. avg 2007
13.836
5.081
113
Haha kere cene :) ne ne, bo kr ender ostal :)
Sem mislil, da je ranga do 500 eur materjal.


BigPoppa

Majstr
19. jul 2007
1.286
350
83
Mogoče je pa switchwire alternativa? Izgleda, da ima kar nekaj stvari pravilno narejenih (linearna vodila, dvojni z motor z jermeni, močno ohišje, brezkontaktni abl,...). Čudno mi je edino, da ni nobene dokumentacije na voljo:


Mi je kr malo dal mislit Gargy s tem... :)
Je pa tudi res, da mi malo spimpan Ender 3 pro večino časa dela spodobno in ne vem, če ima sploh smisel delati kaj več...


futuristic

geđet frik
Osebje foruma
13. jul 2007
7.838
595
113
No pa bo tudi Plastika Trček imela black friday akcijo... Bom za hec vzel še 1kg PETG, da vidim če rata kak print. :p
