Kratek update:

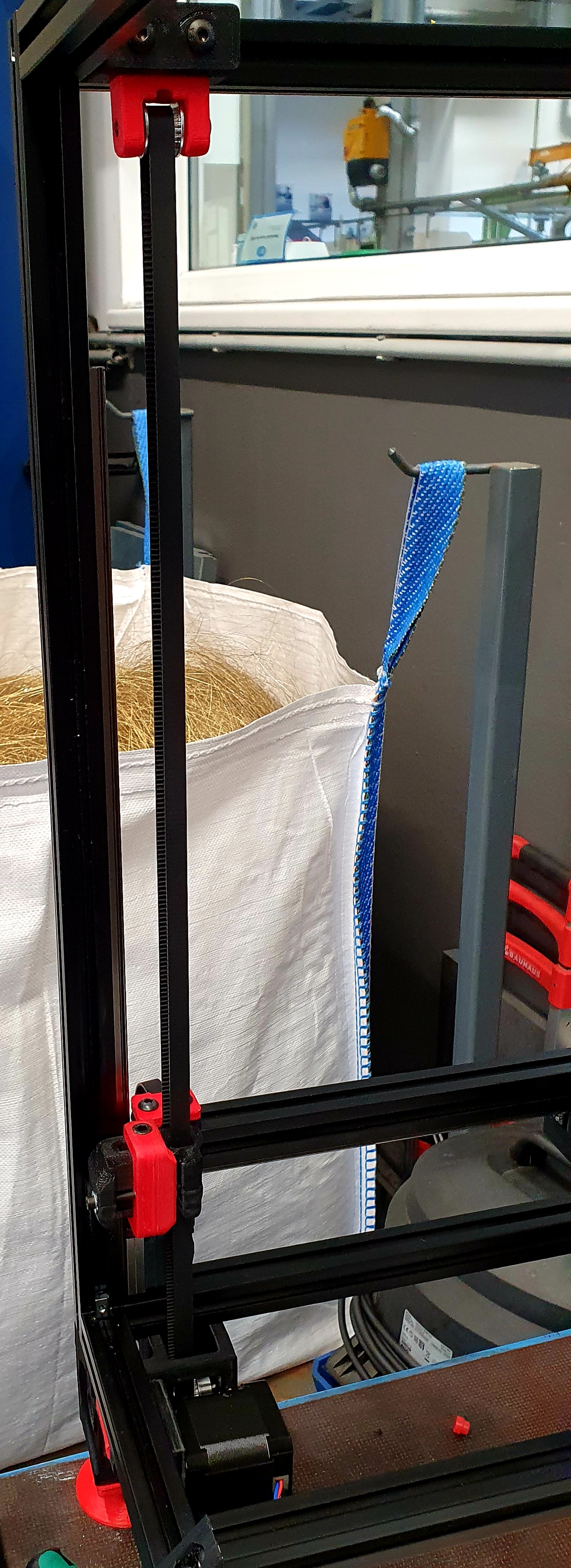

Ena od Z osi, 9mm 2GT jermen že napeljan

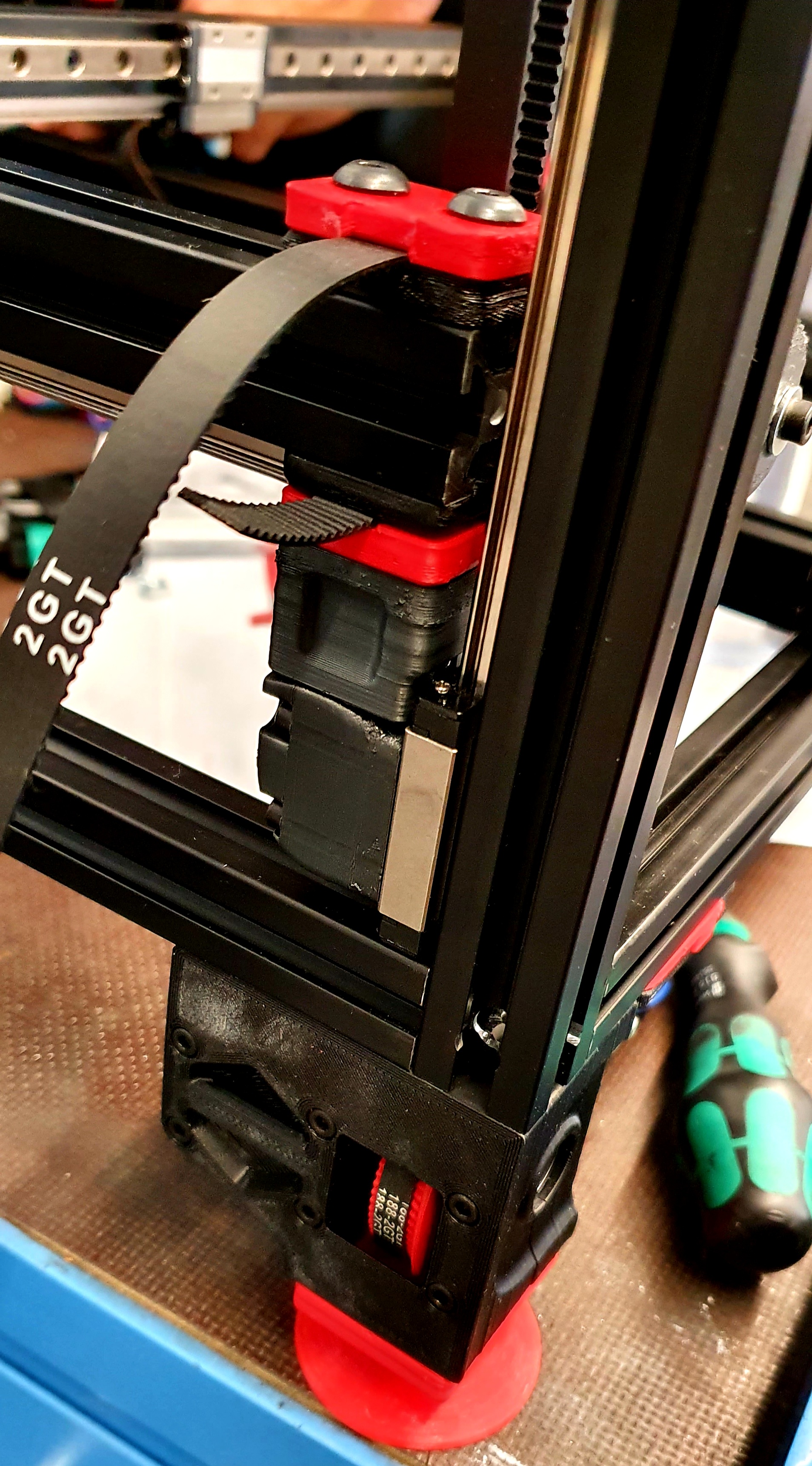

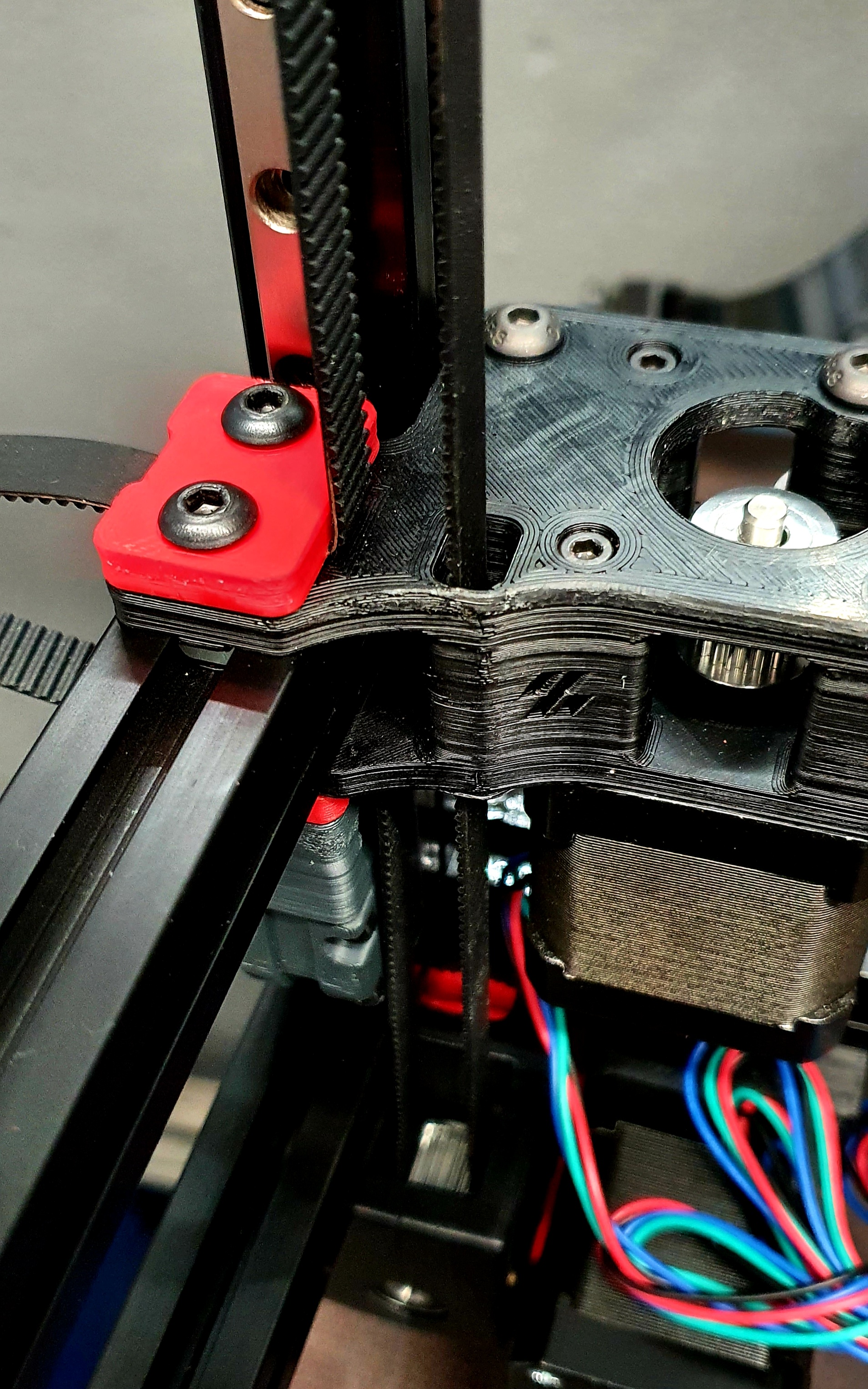

Detajl pri vpetju gantry-ja zadaj, kjer so motorji za osi A in B

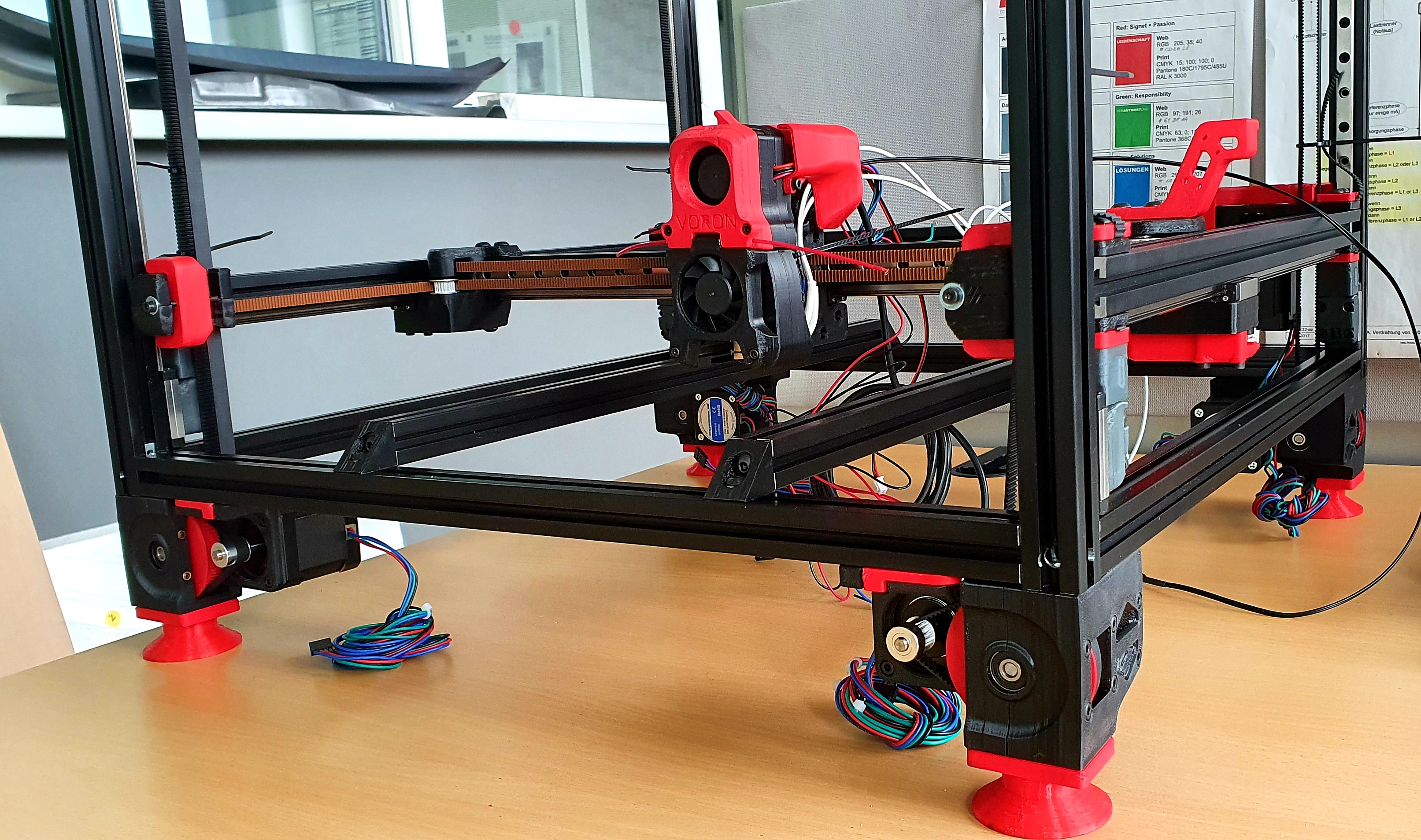

Vpetje gantry-ja na Z jermen in pritrditev na linearno vodilo. Spoj med linearnim vodilom in gantry-jem je "plavajoč" oz. ima nekaj svobode v smeri X in Y. S tem izničimo vse nepravilnosti, ki be se lahko pojavile na celotni osi. V Z smeri je spoj fiksen.

  • Všeč mi je
Reactions: baldrick
J

jest5

Guru
18. avg 2007
26.059
-8.756
113
Uporabnik Utisevalec je napisal:
BTW tisti ki printate s surovim PLA, samo v vednost. PLA razpade dokaj hitro oz. zgubi lastnosti. Že tako gre za krhko plastiko, ampak moji prvi modeli so postali že precej precej bolj krhki. Pa barvo tudi zgublja pod UV svetlobo, sploh temne barve.
Klikni za razširitev
Odvisno tudi kakšen je ta PLA. Kakšen kitajski je krhek že, če imaš 1 teden odprtega :evil: Solidni pa zdržijo kar nekaj časa. Imam recimo 2 leti zunaj na soncu nekaj teglcov. Se pravi zemlja, vlaga in sonce. Pa so kot prvi dan. Razen črnega, ki se je zvil zaradi pregretja:valjamse:

M

mickeycek

Fizikalc
2. jun 2011
234
59
28
Kateri program uporabljate za risanje modelov?
Jaz zaenkrat v Sketchup-u, čeprav kolikor sem bral ni direktno namenjen za 3D printe (z dodatkom pa lahko izvoziš v STL).
TinkerCAD se mi ne vidi ker je v oblaku, mam raje namizni software.

M

matej1990

Fizikalc
14. feb 2020
468
110
43
SolidWorks

Drugače pa Onshape je super SW alternativa za igračkanje. Je v oblaku in popolnoma brezplačna zadeva, pod pogojem, da deliš 3D model. Ga velikokrat uporabim za kakšen domači projekt. Je strojno nezahteven, 3D model je vedno dostopen in imajo celo dober mobilni app v katerem lahko z malo prakse narediš celoten projekt.

futuristic

futuristic

geđet frik
Osebje foruma
13. jul 2007
7.906
641
113
Jaz sem sigurno 10let na dnevni bazi uporabljal Sketchup. In ko sem dobil 3D printer sem seveda v njemu risal modele.
No, ko sem pa dojel osnove Tinkercad-a sem pa povsem opustil Sketchup (za 3d printe), ker sigurno 10x hitreje narišem model v Tinkercad-u.
To, da je v oblaku mi je pa samo plus, ker imam tri PCje in ne rabim sinhronizirati podatkov med njimi...

Nazadnje urejeno:
futuristic

futuristic

geđet frik
Osebje foruma
13. jul 2007
7.906
641
113

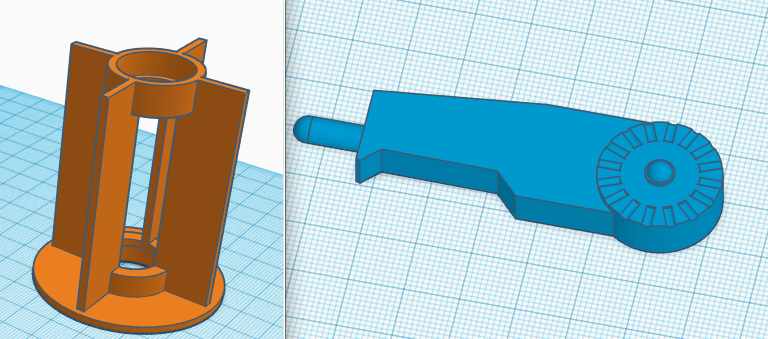

Za take modele v Tinekrcadu porabim do 15min.

Če bi za isto stvar narisat rabil 2 uri, se tega sploh nebi lotil, ker toliko časa nimam.
In bi se mi na printerju samo prah nabiral...

Utisevalec

Utisevalec

Guru
12. nov 2007
16.132
4.112
113
Sam delam lastne modele v Blenderju!;)

Sem ga navajen uporabljal iz drugih področji in kaj zelo zahtevnega itak ne rišem. Nastaviš enote na dejanske enote, izrišeš kar rabiš in exportaš kot STL.

M

matej1990

Fizikalc
14. feb 2020
468
110
43
Nisem še uspel poizkusit Tinkercad, ampak glede na predstavitveno spletno stran, bi rekel da mora biti zelo enostaven za začetnike - ni potrebno veliko učenja.

I

Izbrisan uporabnik 474

Ja sej, kakor se kdo navadi. Jaz sem začel v SketchUp-u, ko je komaj prišel ven (2006, 2007?). In sem ga uporablja do kakšnih dveh let nazaj. Ker so SketchUp zafurali do jaja in ker se je ravno razpasel Fusion360 (poleg tega, da je free), sem se mu malo posvetil in zdaj rišem izključno še v Fusion360. Onshape, Tinkercad, FreeCad.. se nikoli nisem mogel prav navadit. Tudi v službi imamo Catia in lahko vzamem licenco v vrednosti 5 mestne cifre v €, ampak se je preprosto ne morem navadit, workflow mi je čuden. Vzporedno z Fusion360 skušam osvojiti Inventor, ampak traja :)

futuristic

futuristic

geđet frik
Osebje foruma
13. jul 2007
7.906
641
113
Uporabnik matej1990 je napisal:
Nisem še uspel poizkusit Tinkercad, ampak glede na predstavitveno spletno stran, bi rekel da mora biti zelo enostaven za začetnike - ni potrebno veliko učenja.
Klikni za razširitev
Ja je izjemo enostaven, pomoje če pogledaš par video-v na yt osvojiš osnove zelo hitro.
Bistvo je to, da iz osnovnih likov (kocka, valj, stožec, piramida itd) sestavljaš kompleksnejše elemente.
Z "črna luknja" elementi pa jemlješ stran material...

Npr.:

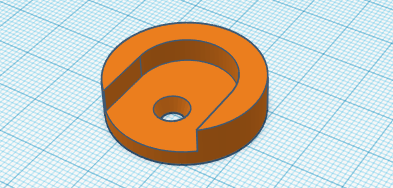

Tale nosilec palice za obešalnike:

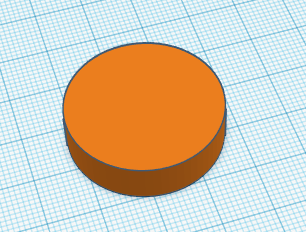

Narišeš valj 30x30x8:

V sredino pozicioniraš "črna luknja" valj (privzdignjen 3mm):

In ju združiš:

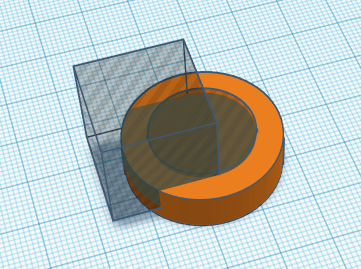

Dodaš "črna luknja" kocko (privzdignjeno 3mm):

Ju združiš:

Dodaš še "črna luknja" stožec kontra obrnjen:

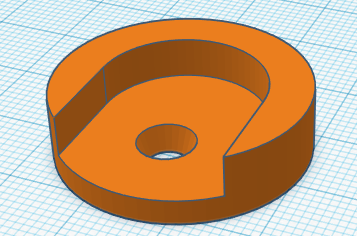

In si fertik:

Seveda bi lahko vse te "črna luknja" elemente na enkrat združil in bi bilo še hitreje...

Bistvo Tinkercada je samo to, da združuješ polne elemente s praznimi.
Večinoma rabiš samo rotiranje in pozicioniranje osnovnih objektov...


Priponke

  • 1605785285669.png
    134,8 KB · Ogledi: 163
  • Všeč mi je
Reactions: baldrick, matej1990, BigPoppa in še ena oseba
futuristic

futuristic

geđet frik
Osebje foruma
13. jul 2007
7.906
641
113
Jaz bi se pa ravno FreeCAD rad naučil, ker online (free) Sketchup je ena velika žalost...

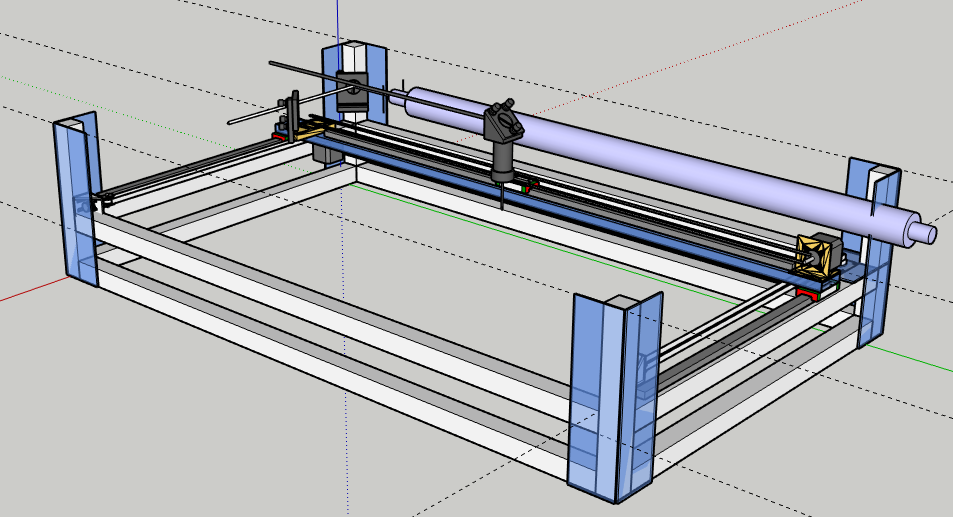

Ker za kakšne bolj kompleksne zadeve je pa tinkercad "prešvoh" npr tole imam v online Sketchup-u pa bi rad preselil drugam:

  • Všeč mi je
Reactions: Izbrisan uporabnik 474
cappy

cappy

Guru
8. apr 2010
8.158
4.488
113
Uporabnik futuristic je napisal:
Ja je izjemo enostaven, pomoje če pogledaš par video-v na yt osvojiš osnove zelo hitro.
Bistvo je to, da iz osnovnih likov (kocka, valj, stožec, piramida itd) sestavljaš kompleksnejše elemente.
Z "črna luknja" elementi pa jemlješ stran material...

Npr.:
Tale nosilec palice za obešalnike:
Poglej priponko 38580

Narišeš valj 30x30x8:
Poglej priponko 38581
V sredino pozicioniraš "črna luknja" valj (privzdignjen 3mm):
Poglej priponko 38582
In ju združiš:
Poglej priponko 38584
Dodaš "črna luknja" kocko (privzdignjeno 3mm):
Poglej priponko 38585
Ju združiš:
Poglej priponko 38586
Dodaš še "črna luknja" stožec kontra obrnjen:
Poglej priponko 38587
In si fertik:
Poglej priponko 38588
Seveda bi lahko vse te "črna luknja" elemente na enkrat združil in bi bilo še hitreje...

Bistvo Tinkercada je samo to, da združuješ polne elemente s praznimi.
Večinoma rabiš samo rotiranje in pozicioniranje osnovnih objektov...
Klikni za razširitev
mene edino moti oziroma nisem še poguntal kako naredil tole:
recimo da hočeš 2 luknjici, obe pa nista nekje na sredi ampak veš točno koliko od roba sta. pa ne znam naštimat, samo centriram lahko kar pa fali potem kak mm. seveda lahko potem to na oko pa ročno popravljaš ampak to potem 2-3 delaš da sprobaš, potem pa po možnosti kaj preurejaš in si spet tist mm nekam odmaknil ...
torej da bi označil vsako luknjo posebi ter naštimal koliko od roba naj bo.
je pa res da sem začetnik, mogoče to je pa ne znam še

I

Izbrisan uporabnik 474

Uporabnik futuristic je napisal:
Jaz bi se pa ravno FreeCAD rad naučil, ker online (free) Sketchup je ena velika žalost...
Ker za kakšne bolj kompleksne zadeve je pa tinkercad "prešvoh" npr tole imam v online Sketchup-u pa bi rad preselil drugam:
Poglej priponko 38590
Klikni za razširitev

Ti ti ti, laser si delaš? :)
Jaz bi priporočal Fusion360... Je parametrično risanje, kar pomeni delaš tloris kot AutoCAD recimo, potem pa samo extrudiraš...

futuristic

futuristic

geđet frik
Osebje foruma
13. jul 2007
7.906
641
113
Uporabnik cappy je napisal:
recimo da hočeš 2 luknjici, obe pa nista nekje na sredi ampak veš točno koliko od roba sta. pa ne znam naštimat, samo centriram lahko kar pa fali potem kak mm.
Klikni za razširitev

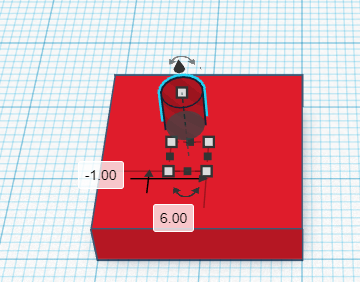

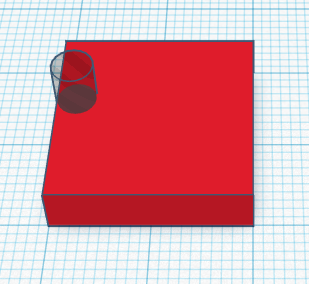

S toolom za poravanvo, poravnaš na levi rob.
Potem imaš pa dve opciji.

1. Če imaš "snap grid" desno spodaj v oknu nastavljen na 1mm potem lahko lahko s smernini tipkami premikaš luknjo v desno (ali kamorkoli).
Torej pritisneš desno puščico na tipkovnici 5x, in se luknja premakne desno za 5mm.

2. Drugi način je pa ta:
Povlečeš luknjo na roke nekam, sploh ni važno kam...

in potem v okvirčkih kjer se izpisujejo odmiki, popraviš cifre na željeno vrednost in pritisneš enter.
Pa bo luknja skočila na želeno mesto.

Nazadnje urejeno:
  • Všeč mi je
Reactions: cappy
futuristic

futuristic

geđet frik
Osebje foruma
13. jul 2007
7.906
641
113
Uporabnik Gargy je napisal:
Ti ti ti, laser si delaš? :)
Jaz bi priporočal Fusion360... Je parametrično risanje, kar pomeni delaš tloris kot AutoCAD recimo, potem pa samo extrudiraš...
Klikni za razširitev
Huh malo se bojim Fusion360, se mi zdi da je ful velik learning curve.
Co2 laser imam pa že narisan do konca, je roba že vsa doma in ga že izdelujem... ;)
Pričakujem da bo na nivoju (prodajnih) modelov za cca 3000€ stem, da sem dal cca 1000€ za material (50W tuba, 100x5 cm, 15mm linearna vodila, 3030 extrudirani profili).

Nazadnje urejeno:
I

Izbrisan uporabnik 474


Pri 0:57 vidiš korekcijo. Natančnost je 0.01mm!
Zadaj še ima eno mikrostikalo, kjer ga gre na začetku in koncu bed levelinga "pritisnit" in s tem izračuna temperaturno ekspanzijo šobe (podobno kot P.I.N.D.A. 2 pri Prusi)
