Palačinka motor (22-28mm) bo vedno bolj vroč pri enakem delu ker pač ima manjšo površino za hlajenje kot normalen NEMA motor (40-48mm). Drugače tok se nastavi sploh pri ekstruderju,ki nonstop dela na max. 85% nazivnega. Torej če je 1A je to 850mA, lahko pa greš nižje. Če je prenizek tok bo začel spuščat korake (škrtanje in vibriranje).


pek007

Fizikalc
8. maj 2007
599
38
28
36
Ja, sem videl da ta drajver ma voltazo za nastavlat tok na motor. Ce je na 0,95v gre lahko se malo visje.

Drugace pa en heatsink od kakega starega racunalnika pa bo pomagal mal ohlajat...


markec

Pripravnik
3. jan 2008
49
2
8
Povsod sem zasledil, da pri prevročem spustiš napetost? Torej lahko varno spuščam tok dokler ne začne izgubljati korake? Če dam gor hladilnik, ki je bil zraven, pa izgubim pri višini in sem potem na istem, kot če uporabim original motor. Moram še malo vse skupaj vreči na tehtnico, da vidim pri čem sem...

Lp


pek007

Fizikalc
8. maj 2007
599
38
28
36
ja, v tem primeru potem nižaš vref, da manjšaš tok skozi motor, kar naj bi zmanjšalo segrevanje... do takrat, ko začne izgubljati korake... drugače pa ja, delovna temperatura motorja je komot 50 stopin, pa je še vse v redu...


markec

Pripravnik
3. jan 2008
49
2
8
Mogoče še komu pride prav kalkulator za izračun vref: https://mak3r.de/2020/04/03/stepper-driver-current-and-vref-calculator/
Sem sedaj znižal vref na 0.47v (priporočeno 0.49v pri 30% rezerve za TMC2209 in 1A motor) in ni znakov izgubljanja korakov. Temperatura motorja pa je na otip precej sprejemljiva.
Printam stringing teste in sem pristal sedaj na 0.8mm retraction distance in 30.0mm retraction speed. Test pa izgleda super. Nobenega stringinga. :zmaga:

Lp


markec

Pripravnik
3. jan 2008
49
2
8
To je že izven trenutnega znanja. Morda za naslednji projekt, ko bo več časa, da naštudiram zadevo. Kakšen link mogoče?
Trenutno pa sem sedaj izvedel nadgradnje, ki sem si jih najbolj želel. Torej utišanje tiskalnika in pa izboljšanje kvalitete tiska.

Lp


Gargy

Guru
17. avg 2007
4.317
1
1.121
113
okolica Maribora

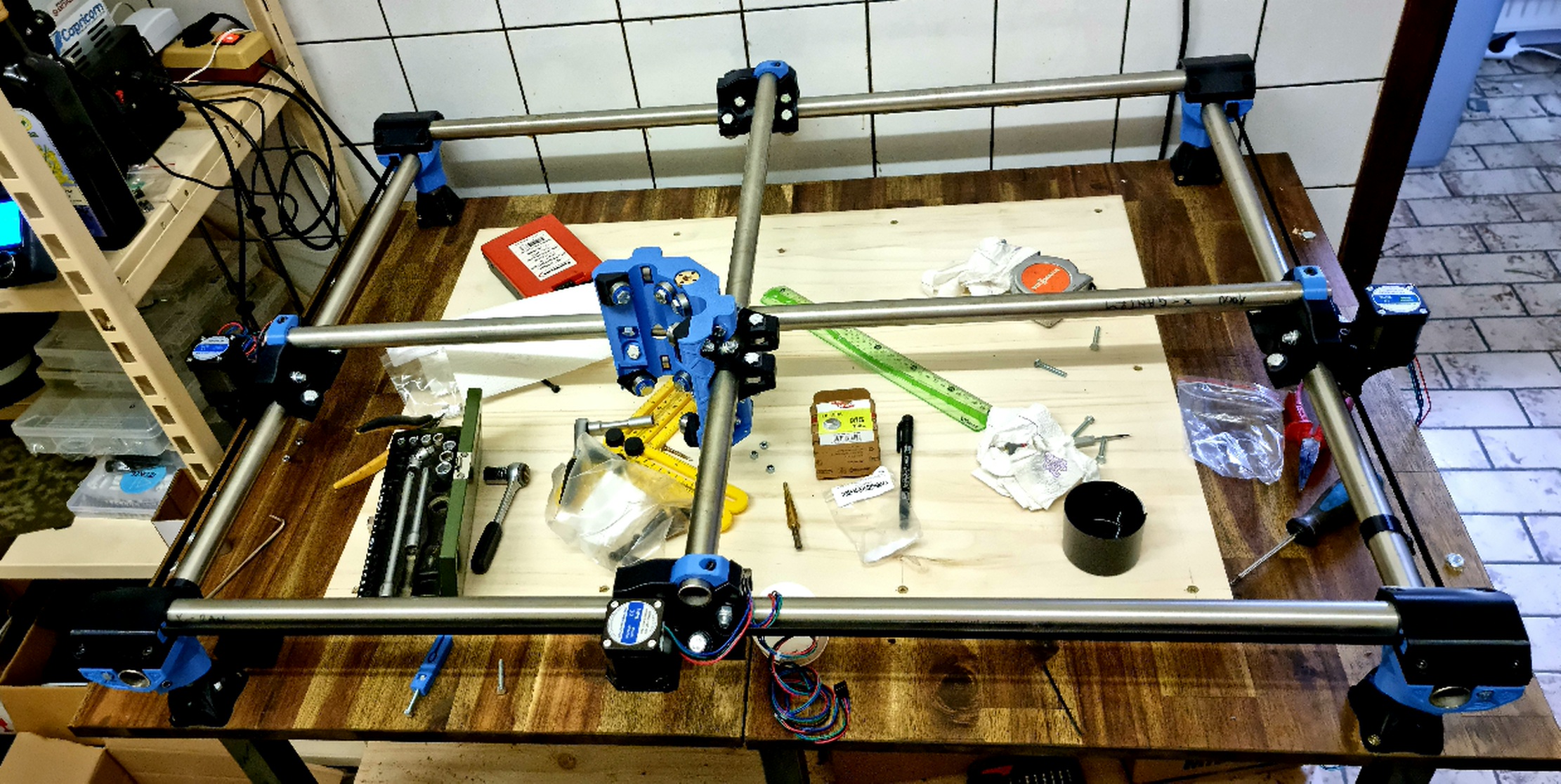

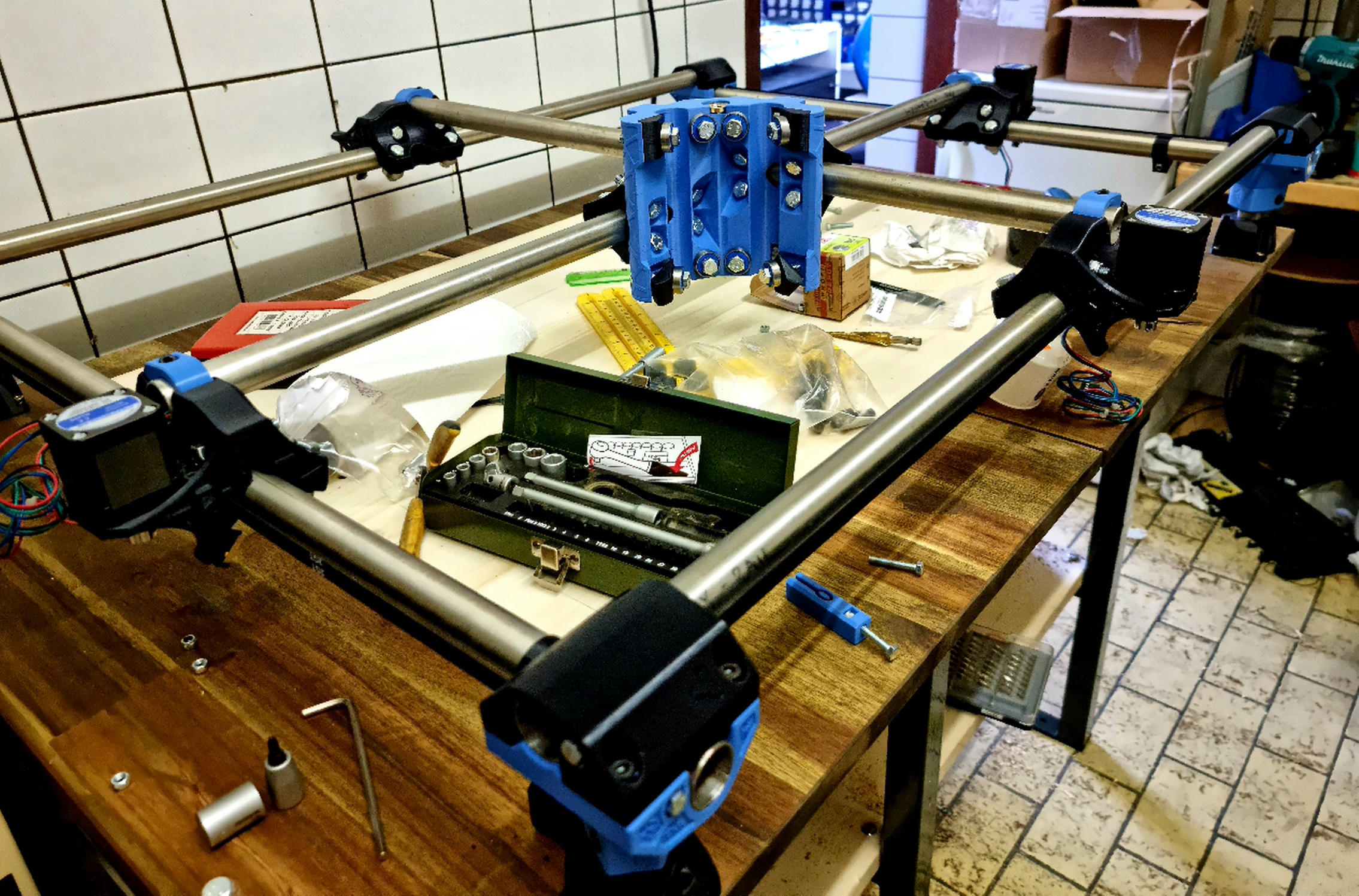

Nekaj napredka pri MPCNC Primo. Deli so tudi že vsi prišli, tako da ob naslesnjem prostem času upam na prve "korake." Še specifikacije:
- delovna površina 750 x 510 x 80mm
- konroler SKR 1.4 Turbo z TMC2209
- dual endstops za avtomatski squaring
- cevi 25 x 1.5mm
- spindle AMP (Kress) 800W




futuristic

geđet frik
Osebje foruma
13. jul 2007
7.176
134
63
40
Kranj

maki3

Pripravnik
14. sep 2007
675
3
18
Je tu kdo iz primorskega konca (opcija) ki bi mi naprintal en mali nosilček? Seveda ne zastonj :)
