Izbrisan uporabnik #488
Res gre na milimetre..zato sem dal ob montaži dve podložki
Sem pa moral vzeti dol balanco, ker drugače nisem prišel zraven (ker nisem imel ključa 30)..z gedoro pa ne moreš priti z vrha
.
Kabel sem potegnil pod tankom, vmes pred montažo na akku sem dal še varovalko (5A..manj nisem imel)...sampriklop pa tudi ni tako sporen (z malo iznajdljivosti) se tudi željeni 90 stopinjski priklop (Kot pri tebi) poštima.
Sem pa moral vzeti dol balanco, ker drugače nisem prišel zraven (ker nisem imel ključa 30)..z gedoro pa ne moreš priti z vrha
Kabel sem potegnil pod tankom, vmes pred montažo na akku sem dal še varovalko (5A..manj nisem imel)...sampriklop pa tudi ni tako sporen (z malo iznajdljivosti) se tudi željeni 90 stopinjski priklop (Kot pri tebi) poštima.
Priponke
-
I
Izbrisan uporabnik #488
Evo, da naredim en povzetek inštalacije Garmina (Nuvi 765) na motor Honda Cb600F Hornet (2008)...mogoče pride še komu prav.
Robo sem nabavil tule:
Polnilec:
http://www.tronicsale.com/-12V-miniUSB-Ladekabel-mit-offenen-Enden-Motorrad/a-272046/
Kroglo za pritrditev (17 mm):
http://www.tronicsale.com/-Auto-und-Motorrad-Bikehalterungen/c-96-81/
Garmina Nuvi 765T:
http://www.pixmania.si/si/uk/4758625/art/garmin/nuvi-765t-gps-for-europe.html
Ker sem se odločil za montažo na vijak, ki drži na mestu sem kupil še ta vijak med originalnimi nadomestnimi deli (rabiš ključ 30).

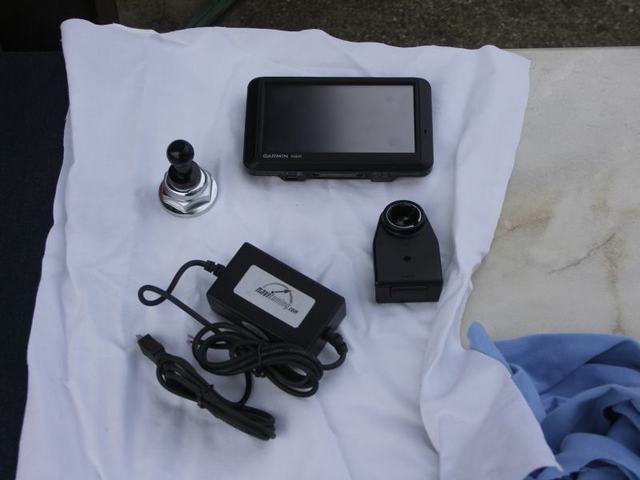

Slikovno je zgledalo takole:
Robo sem nabavil tule:
Polnilec:
http://www.tronicsale.com/-12V-miniUSB-Ladekabel-mit-offenen-Enden-Motorrad/a-272046/
Kroglo za pritrditev (17 mm):
http://www.tronicsale.com/-Auto-und-Motorrad-Bikehalterungen/c-96-81/
Garmina Nuvi 765T:
http://www.pixmania.si/si/uk/4758625/art/garmin/nuvi-765t-gps-for-europe.html
Ker sem se odločil za montažo na vijak, ki drži na mestu sem kupil še ta vijak med originalnimi nadomestnimi deli (rabiš ključ 30).
Slikovno je zgledalo takole:
Priponke
-
Postopek dela:

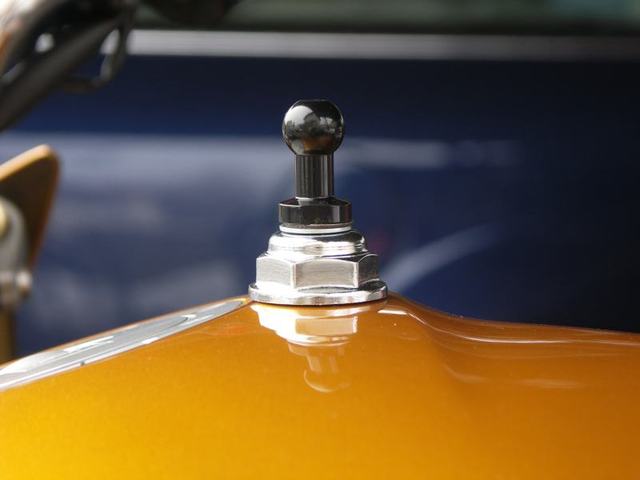

Na kupljenem vijaku je bilo treba z vrha zvrtati luknjo premera 6,5 mm, ter gor privijačiti 'kuglico'..jaz sem dal nad vijak še dodatno podložko, ker sem bil v strahu zaradi razpoložljive višine že zmontiranega kompleta.
Na kupljenem vijaku je bilo treba z vrha zvrtati luknjo premera 6,5 mm, ter gor privijačiti 'kuglico'..jaz sem dal nad vijak še dodatno podložko, ker sem bil v strahu zaradi razpoložljive višine že zmontiranega kompleta.
Priponke
-

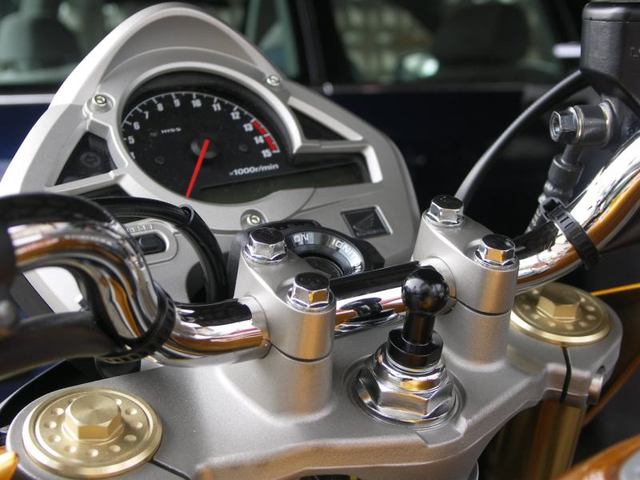

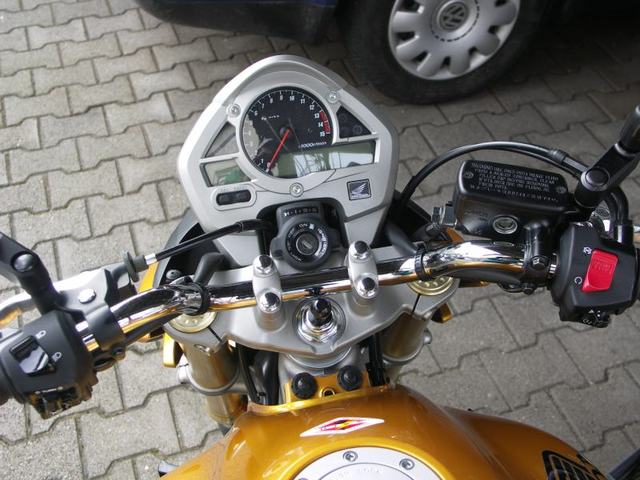

Na motorju je bilo za dostop do vijaka potrebno odstraniti balanco (rabiš ključ št. 12). Ko jo umakneš prideš do vijaka (rabiš ključ 30)..starega odšravfaš dol in prišravfaš gor novega (oz. zvrtaš originalnega).
Priponke
-
Zdaj za podporo Garmina si poskrbel, potrebno je potegniti še napajanje iz akumulatorja do garmina. (tega žal nisem slikal)...vlečeš kabel pod rezervoarjem (s prsti zatlačiš za ostalimi kabli, ki grejo spodaj)...namestiš nekam škatlico v prtljažni prostor, ter priklopiš kabel na akumulator (jaz sem vmes vezal še varovalko...5 A..rabiš nosilec varovalke, ki ga vežeš nekje na + kabel).
In to je v grobem to.

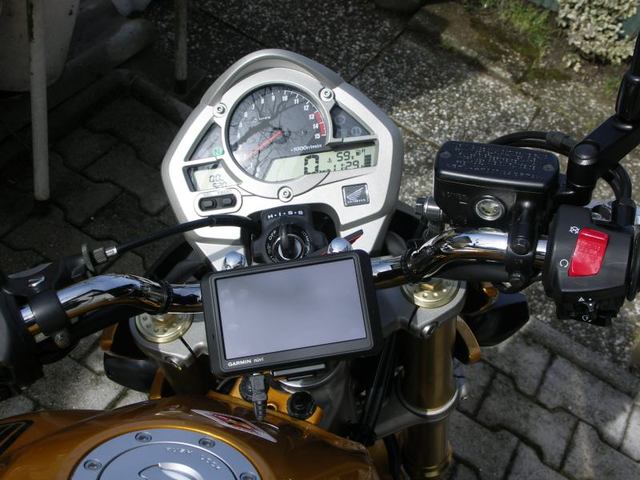

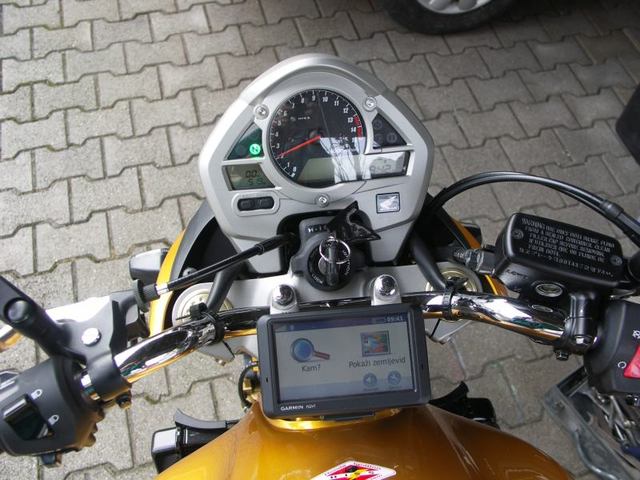

Natakneš nosilec na bunko, gor garmina in gremo na potep
In to je v grobem to.
Natakneš nosilec na bunko, gor garmina in gremo na potep
Priponke
-

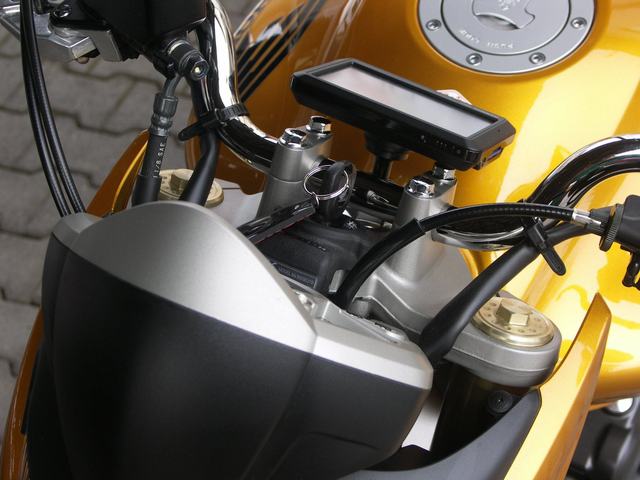

Tu je razlog zakaj dodatna podložka pod nosilec kugle (glej režo med vijaki balance in garminom):
(Kdor se loti naj najprej prekontrolira to razdaljo..ker če se uporablja drug nosilec garmina, se mogoče ne bo izšlo brez bolj izdatne podložitve nosilca kugle).
(Kdor se loti naj najprej prekontrolira to razdaljo..ker če se uporablja drug nosilec garmina, se mogoče ne bo izšlo brez bolj izdatne podložitve nosilca kugle).
Priponke
-
Razmeroma velike napram originalu..debeline je nekje 1,5 cm (kar se ne vidi s slike)...drugače pa recimo 3 x 5 cm...se jo pa drugače brez problema kam zatlačit pod sedežem...le ni tako estetska kot original od garmina (pa če si pozoren tudi nima nič pripravljeno za priklop na akumulator...to je prepuščeno tvoji iznajdljivosti kaj in kako boš priklopil žici)...tako da...je za razmisliti..če je tehtnica cena potem je dober nakup, če estetika pač daš več za original (mislim da nekje 2 x več..bo snecer povedal, ker ga ima)....delala bosta oba.
---------------------------
Še to...če bo kdo naročal polnilec in/ali kuglo na zgornjem linku NE izberite plačila po povzetju, ker plačaš v ta name 3,5 EUR več + naša pošta ti dodatno vzame še pribl. 7 EUR (oderuško)...kar se pa konkretno pozna na končem znesku.
---------------------------
Še to...če bo kdo naročal polnilec in/ali kuglo na zgornjem linku NE izberite plačila po povzetju, ker plačaš v ta name 3,5 EUR več + naša pošta ti dodatno vzame še pribl. 7 EUR (oderuško)...kar se pa konkretno pozna na končem znesku.
Zdaj sem si na papir narisal takšen kvadrat in moram reči, da niti ni tako veliko. Sem pričakoval, da bodo večje dimenzije, glede na to, da je zadeva na sliki zraven Garmina slikana (slika 1). Zgleda večje v razmerju z merami Garmina.
Koliko pa je od prilike dolg kabel od škatlice pa do vtikača za Garmin?
Kaj pa na drugi strani kabel, ki gre iz škatlice do akumolatorja?
Sorry, ker sem zelo radoveden.
Hvala ti vnaprej.
Koliko pa je od prilike dolg kabel od škatlice pa do vtikača za Garmin?
Kaj pa na drugi strani kabel, ki gre iz škatlice do akumolatorja?
Sorry, ker sem zelo radoveden.
Hvala ti vnaprej.
nekje 1,2 metra na oba konca...mi je prišlo od balance ravno do sedeža..tako da sem zataknil nekje ob akumulatorju....drugi konec je seveda povsem predolg (rabiš 30 cm).
saj dimenzije točno ne vem...zdaj če primerjam garmin zraven lahko da je 6 x 4 cm...
saj dimenzije točno ne vem...zdaj če primerjam garmin zraven lahko da je 6 x 4 cm...
