Pri polnilcu mi je šla dioda, na netu jo iščem brez uspeha.Zanima me kaj podobnega bi lahko uporabil za zamenjavo.Polnilec ima dve ločeni navitji, druga dioda je v redu.Oznaka BY343.

LP



Priponke

•

  35,1 KB · Ogledi: 431

Nazadnje urejeno: 14. dec 2013

futuristic

geđet frik

Osebje foruma

13. jul 2007

7.913

646

113

• 14. dec 2013

• #2

A na drugi strani diode piše: 600 ?

To sem našel:
Ekvivalenti naj bi bili: 1N343, BYX38/600, BYX39/600, 2N338 (300V, 1,2A)

1N343 http://goo.gl/VWGExN

BYX38-600 http://goo.gl/oMVcGw



futuristic

geđet frik

Osebje foruma

13. jul 2007

7.913

646

113

• 14. dec 2013

• #3

Od viška glava ne boli, tako da jaz bi dal noter tole (malce močnejšo) diodo:
http://www.ic-elect.si/b2c/pby/dioda-pby274-1n1204a-400v-12a-do-4.html

400V 12A, (220A peak surge curent) http://www.ic-elect.si/pub/files/product_files/165702740200.pdf



elth

Pripravnik

20. avg 2007

418

24

18

Kavčke

• 14. dec 2013

• #4

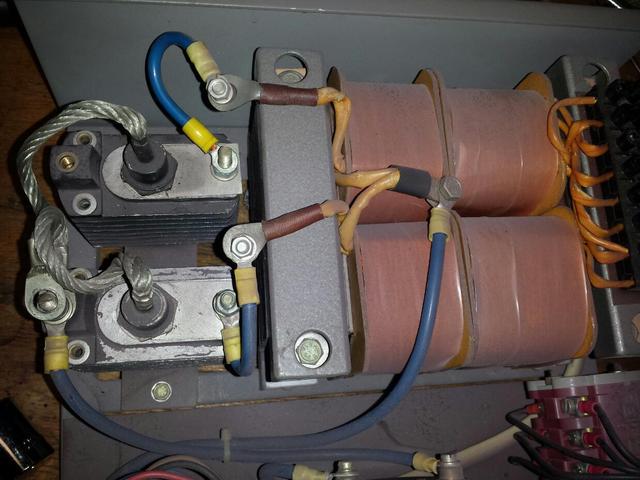

Hvala za info.Polnilec je izveden z dvema navitjema.Izmeril sem da vsak da od 7V naprej.



Priponke

•

  45,4 KB · Ogledi: 355

F

Frenckie

Pripravnik

20. jun 2011

638

3

18

• 14. dec 2013

• #5

Odvijači diodo, da boš videl a ima navoj M5 ali večjega. Boš lažje potem iskal.



futuristic

geđet frik

Osebje foruma

13. jul 2007

7.913

646

113

• 14. dec 2013

• #6

Citat:
Uporabnik elth pravi:
Hvala za info.Polnilec je izveden z dvema navitjema.Izmeril sem da vsak da od 7V naprej.

Klikni za razširitev

Ne vem kaj točno si mislil, da vsak da od 7V naprej ampak vezje verjetno takšno, kot je spodaj na sliki.
Dobiš najbrž usmerjenih cca 14V, s čimer potem lahko filaš 12V akumulatorje.

Da bi videl kaj se dogaja v vezju bi rabil osciloskop...



elth

Pripravnik

20. avg 2007

418

24

18

Kavčke

• 15. dec 2013

• #7

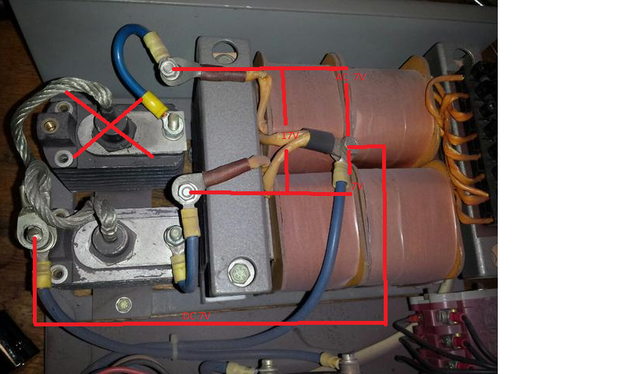

Dioda ima pomoje colski navoj.V hladilnik bi eventuelno lahko izvrtal novo luknjo z metričnim navojem.Na sliki sem označil kašne napetosti so na priključkih.



Priponke

•

  276,7 KB · Ogledi: 385

J

jetamp

Fizikalc

5. sep 2007

3.534

71

48

Kranj

• 15. dec 2013

• #8

Jaz imam nekaj podobnega na zalogi
http://www.bolha.com/stroji-or...1287381416.html



Samojed

el. zaščita

Osebje foruma

19. sep 2007

2.157

55

48

Osrednja Slovenija

• 16. dec 2013

• #9

Točno tako. Glede na hladilnik, kabel in transformator tako ali tako dvomim da je original 1,2A. Sam bi dal res precej močnejšo.



elth

Pripravnik

20. avg 2007

418

24

18

Kavčke

• 18. dec 2013

• #10

Uporabnik jetamp ima nekaj podobnega, vendar ne veva kaj bi bilo najbolj kompaktibilno.Pri meni je hladilnik 80x60x40 vendar je v samem ohišju še dovolj prostora tudi za večjega.Da bo ena dioda po karakteristikah drugačna od osnovne ne bi smelo predstavljati problema?
ISKRA BY 923, hladilnik 80x60x40
ISKRA PBY 323, hladilnik 80x60x40
ISKRA BY 375, hladilnik 90x100x65
ISKRA BY 363, hladilnik 90x100x65

LP



Samojed

el. zaščita

Osebje foruma

19. sep 2007

2.157

55

48

Osrednja Slovenija

• 20. dec 2013

• #11

Ne najdem podatkov, ampak na uč bi rekel da vzemi BY 363 - glede na cifre ima verjetno večje zmogljivosti, glede na hladilnik pa zagotovo večji tok. Zaradi enostavnosti polnilca drugačna dioda ne bo predstavljala nobenega problema.



elth

Pripravnik

20. avg 2007

418

24

18

Kavčke

• 21. dec 2013

• #12

Hvala za informacijo, bom upošteval tvoj nasvet.

LP



elth

Pripravnik

20. avg 2007

418

24

18

Kavčke

• 1. jan 2014

• #13

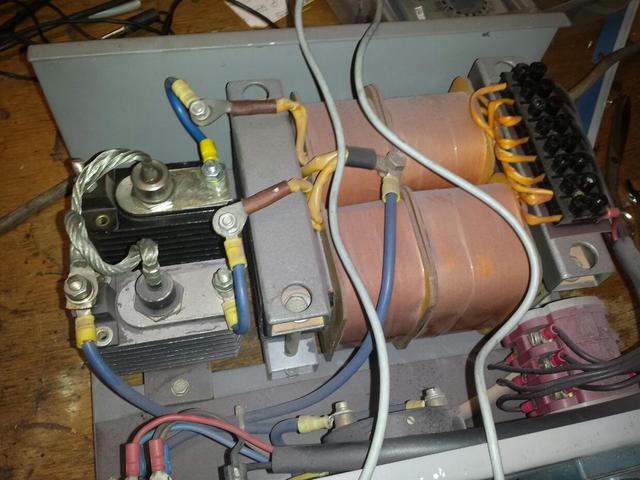

Diodo sem uspešno zamenjal, zadevo trenutno še preiskušam s starim kamjonskim akumulatorjem.
Na netu sem našel LINK kjer je govora o karakteristikah te,ter PBY 345.

Hvala ker si mi našel BY 344.

lp



Priponke

•

  50,4 KB · Ogledi: 371

J

jetamp

Fizikalc

5. sep 2007

3.534

71

48

Kranj

• 2. jan 2014

• #14

Ok sam da dela! A mogoče veš kakšen tok teče skozi diodo na začetku, ko naprimer priklopiš bolj prazen akumulator?

LP



elth

Pripravnik

20. avg 2007

418

24

18

Kavčke

• 7. jan 2014

• #15

Nisem meril posameznih tokov, ob popolnem praznem akumulatorju 225Ah je skupno vleklo 12A.Na stopnji 5, na šest raje nisem probal

ker je accu zanič.
