Izbrisan uporabnik 474 · 18. feb 2021

Uporabnik brane_new je napisal:
Dolžina najdalšega kraka je cca 120mm, širina cca 15mm, debelina cca 4 mm. nič zahtevnega.

Sicer je oblika dokaj preprosta, vprašanje je le, kako narediti tečaj. Ali "print in one" ali pa vsak del posebaj n nato skozi luknjo vija in mogoče lock-in matica

futuristic · 25. feb 2021

Tisti ki sami delate 3d printerje... A mi lahko prosim poveste katero kombinacijo stepper driver + motor uporabljate in kakšen napajalnik.
Ker me res j.. v glavo.
Imam dvoje različne Nema 17 motorje. Obojni so 1.7A. (42BYGHW609 Wantai, sy42sth47-1684a).
Stepperje imam pa DRV8255, A4988, A4982, DM556, TMC2208. (Kmalu dobim še TMC2130)
Na voljo imam 12V 5A, napajalnik in 24V 6,5A.

Včeraj sem testiral A4982 nastavljene na 1.5A, pa je stepper šel malo levo malo desno ali pa samo na mestu "cukal". Namesto da bi se lepo vrtel v eno smer.
In sem "pametno" sproti štelal potenciometer, da bi našel bolj primeren peak tok, pa je šel stepper driver adijo. (Sem imel gor hladilnik)

Izbrisan uporabnik 474 · 25. feb 2021

Starejših driverjev nisi našel?

A4988 so crap, v printerjih povzročajo zebra stripes in so glasni. DRV8255 so bili priljubljeni za extruderje, saj so bili precej natančni... ampak glasni. DM556 ne poznam... TMC2208 so bili prvi "stealth" driverji, ki so omogočali natavitve kar preko zaslonov. Hitro so jih nadomestili TMC2209, ki so danes "zlati standard" pri printerjih.

TMC2208, TMC2100 in TMC2130 zmorejo "le" 1.2A. TMC2209 zmore 1.7A. TMC5160 zmorejo 3.0A.

Za nastavitev Vref oz. max. toka in preverjanje premikanje koračnikov - preveri nastavitev jumperjev na MS1, MS2 in MS3 (oz. izbrani microsteping). Pri nastavljanju Vref preko potenciometra ne jemlji max. toka 1.7A, ampak njegovo RMS vrednost, torej 1.7A x 0.707 (koren iz 2), kar znese okrog 1.2A.
Enačba za Vref pri A4988:

Vref = 8x Imax x Rcs, pri čemer je Rcs na vseh driverjih po 1.1.2017 68mOhm, pred tem pa 50mOhm.

Za tvoj primer: 8* 1.2A * 0.068 = 653mV (merjeno med potenciometrom in GND)

futuristic · 25. feb 2021

Uporabnik Gargy je napisal:
Starejših driverjev nisi našel? A4988 so crap, v printerjih povzročajo zebra stripes in so glasni. DRV8255 so bili priljubljeni za extruderje, saj so bili precej natančni... ampak glasni. DM556 ne poznam... TMC2208 so bili prvi "stealth" driverji, ki so omogočali natavitve kar preko zaslonov. Hitro so jih nadomestili TMC2209, ki so danes "zlati standard" pri printerjih.

TMC2208, TMC2100 in TMC2130 zmorejo "le" 1.2A. TMC2209 zmore 1.7A. TMC5160 zmorejo 3.0A.

Za nastavitev Vref oz. max. toka in preverjanje premikanje koračnikov - preveri nastavitev jumperjev na MS1, MS2 in MS3 (oz. izbrani microsteping). Pri nastavljanju Vref preko potenciometra ne jemlji max. toka 1.7A, ampak njegovo RMS vrednost, torej 1.7A x 0.707 (koren iz 2), kar znese okrog 1.2A.
Enačba za Vref pri A4988:

Vref = 8x Imax x Rcs, pri čemer je Rcs na vseh driverjih po 1.1.2017 68mOhm, pred tem pa 50mOhm.

Za tvoj primer: 8* 1.2A * 0.068 = 653mV (merjeno med potenciometrom in GND)

Tnx. Tole enčbo poznam, sem naštudiral za vse drajverje kako se tok štela, zato mi ni jasno, zakaj težave...
KAr se pa microsteppinga tiče, je ap tako, da na full strppingu (brez jumperjev) se je motor celo premikal. Če pa sem vklopil microstepping je ap samo še brenčal ali se kaotično premikal.

Bom se zdaj ornk lotil zadeve. Direkt na arduinota bom priklopil 1 stepper s driverjem in accellstep library.
Potem pa osciloskop prklopu in multimetre na dovod štroma iz napajalnika in na enga na eno tulljavo motorja.
Ni vrag da ne ugotovim kje je problem...

Dej plis še povej katere motorje ti uporabljaš.

Izbrisan uporabnik 474 · 25. feb 2021

Na Enderjih so klasični "Creality", bog ve, kiro kitajsko čudo je to. Na Voronih pa večinoma StepperOnline različnih velikosti. 17HS15-1504S-X1 sem recimo pred kratkim nabavil za mojo predelavo Ender 3 v CoreXZ, dobiš ga na Amazon.de, stane 12€, je pa 1.5A. Zelo dobri so tudi LDO motorji. Driverje pa mislim, da imam povsod TMC2209.

Imam pa 2 čisto nova LDO-42STH34-1004L321EC (integrirana 8x8 vijačna palica za Z-os), ki jih uporablja Prusa MK3, pa jih ne uspem spraviti v delovanje. Samo nekaj škrtajo. Če priklopim katerikoli drug motor gor, delajo OK. Še nisem uspel najti napake...

futuristic · 25. feb 2021

Sem našel v Kranju enga ki ima zalogo TMC2209, pa probam srečo še z njimi.

MKS TMC2209 Driver za koračni motor

TMC2209 Driver za koračne motorje vse do 2A

start3dprint.si

Utisevalec · 25. feb 2021

Jst imam samo še platke z integriranimi driverji že nekaj časa, ponavadi so integrirane z boljšo zaščito da ne skuriš driverjev pa še parametre driverja lahko nastavljaš onthefly.

Sam sem imel pri prvem printerju LDO motorje in delajo še danes v drugih vlogah, se pa pozna da so po toliko letih izrabljeni ležaji pa mogoče ima os malo lufta in pa vsak se vrti s svojim zvokom, ampak delajo pa zanesljivo. Sem pa šel sedaj na 0.9 stopinjske stepperje (MOTECH, pod svojo znamko jih prodaja tudi e3d) za X in Y os (in ekstruder), tokovi so tle potrebni malo večji kot za 1.8 stopinjske enako močne stepperje, jih pa poganjam na TMC2660 (Duet 2 wifi board) ki gredo do 2.5A, tako da je itak driver overkill. Če bi slučajno rabil za tako velike tokove, imam še en dober klon Duet 2 wifi board-a ampak ima skurjen 5V konverter in ga je treba poleg glavnega napajanja napajat še z 5V linijo (USB).

Na splošno je pravilo da naj bi se tok na stepperju, ki je ves čas v pogonu nastavilo na max. 85% nazivnega toka za najvišji navor. Več povzroča pretirano gretje, gretje pa se kmalu manifestira v večji upornosti tuljave in posledično za isti premik potrebuje motor večji tok. Padeš skratka v mrtvo zanko. Pa za kitajske noname ne verjet napisanemu toku in tudi navoru, imam doma eno palačinko (25mm motor) kjer piše 1.8A .. najbrž če zelo narobe šteješ toke po fazah prideš do take vsote, dejansko motor gre do 1A-1.1A čez ta tok začne preskakovat, tako da realno je max. tok za tak motor 850mA in nič več.

futuristic · 26. feb 2021

No nekaj mi je ratalo. Že pred časom sem se nekaj igral s stepperji ampak sem imel DRV8825.
Zdaj jih nisem nameraval uporabiti ker imajo "bug" in moraš uporabit TL smoothernerje, da jih spraviš v red.

(vir: http://cabristor.blogspot.com/2015/02/drv8825-missing-steps.html )

Ampak, s temi driverji z Vref na 0,33V (current limit 0,66A) in ful steppingu; motorčki delajo bp. :zmaga:

(Multimeter je pokazal max DC tok 0,49A, merjeno na izhodu 18V 2,6Ah baterije, ki jo imam za testiranje)

Bom čez vikend probal stestirat še TMC2209, zdaj ko vem okviren tok, ki ga rabijo motorji.

brane_new · 10. mar 2021

Je kakšen iz Zasavja?

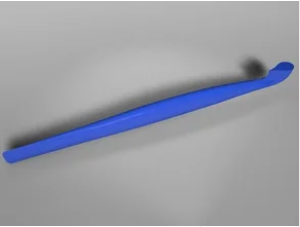

Da mi pocen zmodelira in sprinta takle kuhinjski pripomoček - lupilec pomaranč?

Izbrisan uporabnik 474 · 10. mar 2021

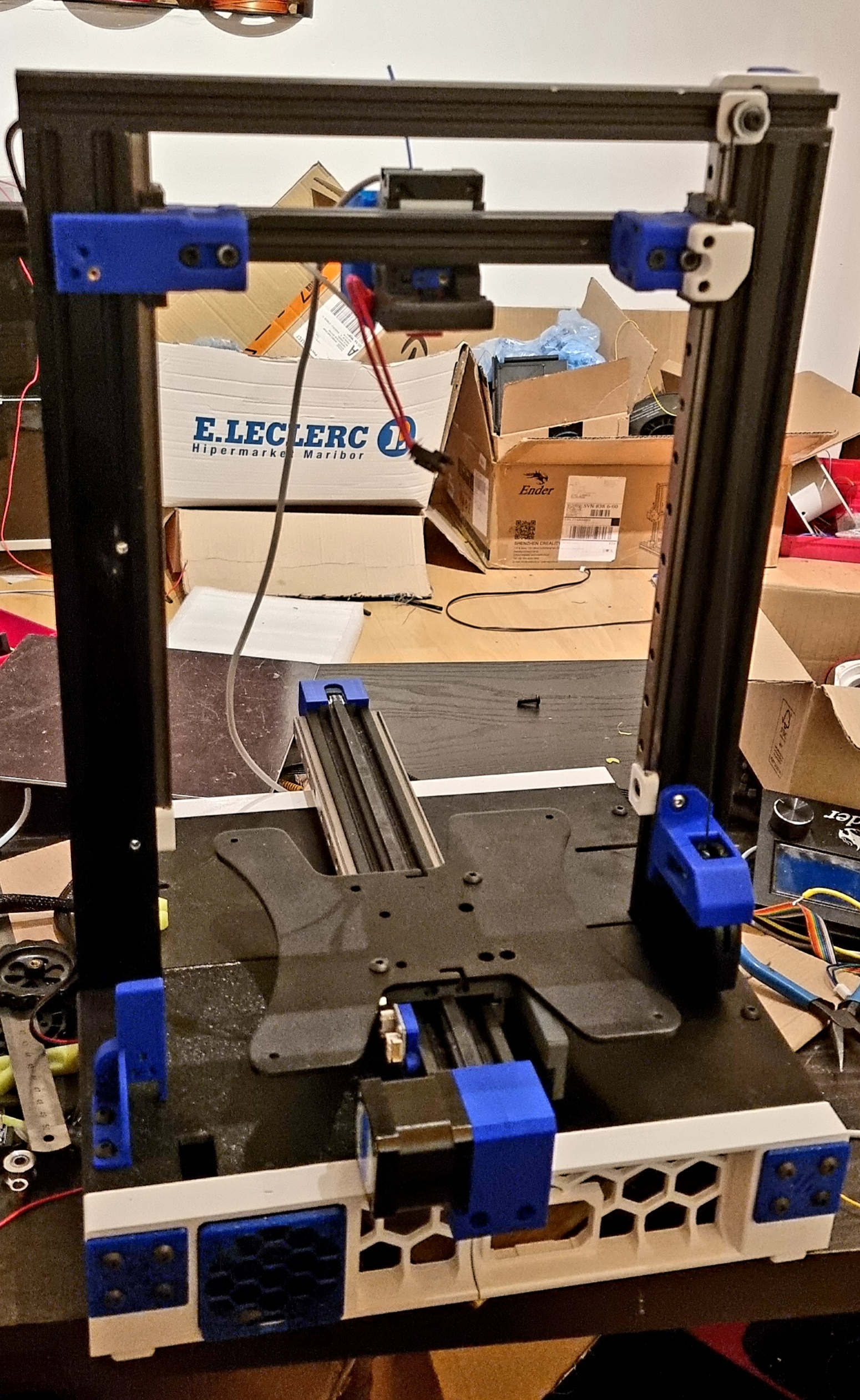

Po 2 tednih oddiha od vseh mojih projektov in postavljanju otroških igral, je čas da se vrnem k moji predelavi mojega Enderja 3 Pro v nekaj bolj... drugačnega

luka51 · 10. mar 2021

Uporabnik brane_new je napisal:
Je kakšen iz Zasavja?
Da mi pocen zmodelira in sprinta takle kuhinjski pripomoček - lupilec pomaranč?

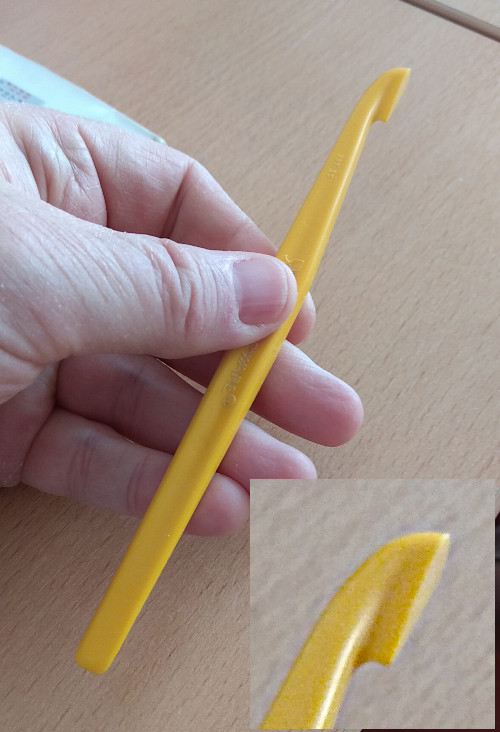

Poglej priponko 43435

Search Thingiverse - Thingiverse

Search and download free 3D printable objects for your projects, from prototypes to home improvements.

www.thingiverse.com

luka51 · 10. mar 2021

Aja hvala za idejo. Že mam svojega sprintanega

že 30 lez pogresam izgubljenega rumenega

brane_new · 10. mar 2021

Ja, ja. Glih tak.

In kje tisti, ki me nima blokiranega in mi bi tole sprintal 2x?
luka51, ti si moj narbol prjatu

(številka je letnica rojstva ali št. let?)

p.s. je od otrok. shranjen(!) pri nama. molčiva in skrivava

preveč dobra stvar.

luka51 · 10. mar 2021

Sprintam lahko. Nisem pa iz zasavja.

futuristic · 11. mar 2021

Včeraj sem prvič printal PETG. Plastika Trček na 240*C/70*C. Za stock profil v Prusa slicerju ni slabo...
Sem pa komaj dobil stran od podlage (PEI). Bo treba nekaj dati vmes...

0,28 mm layer height, ker sem hotel samo sprobat če bo vse ok...

futuristic · 11. mar 2021

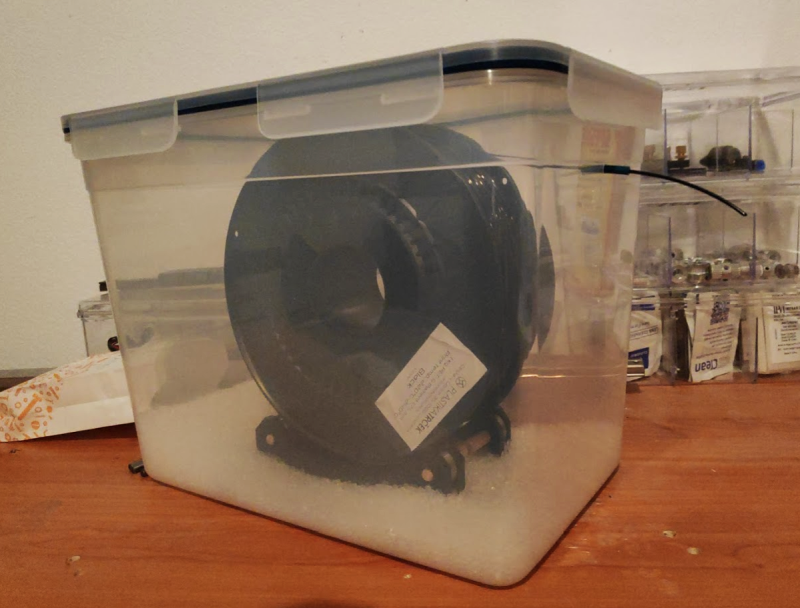

V Ikei sem dobil 10,6l posodo, ki je idealna za filament drybox:

IKEA 365+ posoda za živila s pokrovom, pravokotno/plastika, 10.6 l - IKEA

IKEA 365+ posoda za živila s pokrovom, pravokotno/plastika, 10.6 l Olajša shranjevanje suhih živil v omarah in predalih. Posode so različno velike in naložljive, zato z njimi učinkovito izkoristiš prostor. Posoda in pokrov sta prozorna, zato zlahka najdeš, kar iščeš – ne glede na to, kje je posoda.

www.ikea.com

Noter je cca 0,5kg silica gel-a:

vidaXL Silika gel sušilne vreče 2 kosa 2 kg

Ti 2 netkani sušilni vrečki, ki vsebujeta po 1 kg silika gela, sta idealni za vpijanje odvečne vlage v vašem avtomobilu, garderobni omari, omarici itd. Silika gel je univerzalno sušilo, ki zelo hitro privabi in adsorbira molekule vode. V primerjavi z električnimi sušilniki je prednost uporabe...

www.vidaxl.si

Rola se na lažajih za rolerje ABEC7.

V steno škatle sem naredil luknjo 4mm in v njo vtaknil 2cm capricot cevke, ki je 4,2mm debela, tako da dobro zatestni, da ne gre vlaga noter.

futuristic · 11. mar 2021

Sem pa zadnje čase zelo veliko testiral različne stepper driverje...

Tole zna bit komu zanimivo.

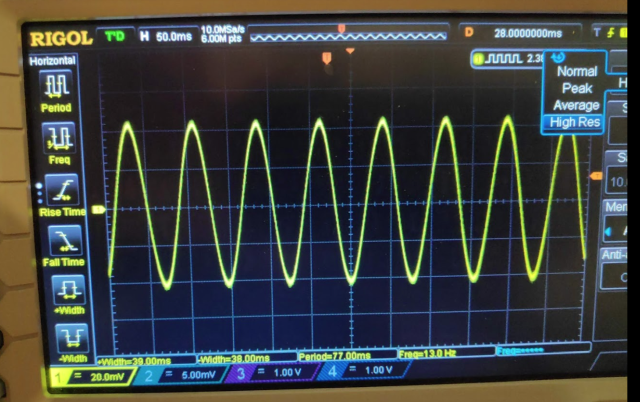

Sinus od TMC2208 ki ga pošlje stepper motorju:

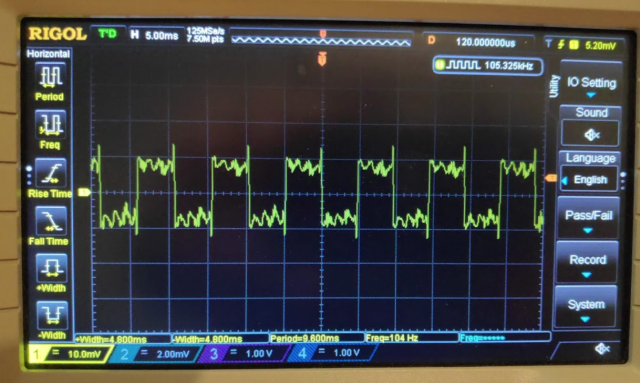

In "sinus" ki ga pošlje DRV8825: :bonk:

Težave DRV8825 so na dolgo opisane tukaj:

DRV8825 missing microsteps

The problem I received my new Smoothieware capable Azteeg X5 mini board last friday, hoping to make my 3d printing experience much smoothe...

cabristor.blogspot.com

Izbrisan uporabnik 474 · 11. mar 2021

Uporabnik futuristic je napisal:

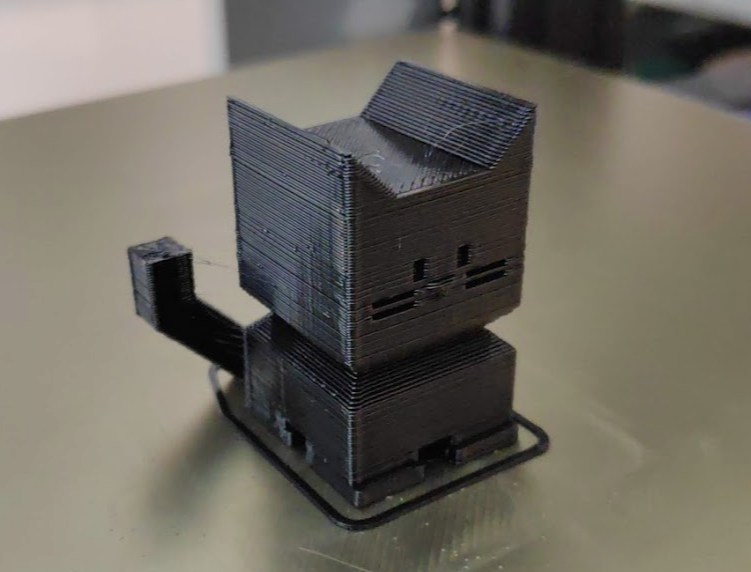

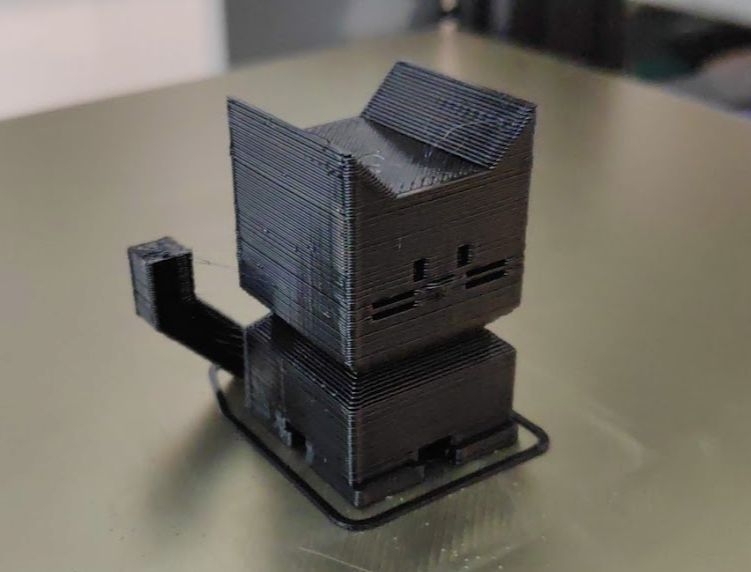

Včeraj sem prvič printal PETG. Plastika Trček na 240*C/70*C. Za stock profil v Prusa slicerju ni slabo...
Sem pa komaj dobil stran od podlage (PEI). Bo treba nekaj dati vmes...

0,28 mm layer height, ker sem hotel samo sprobat če bo vse ok...
Poglej priponko 43465

Pri PETG je potrebno nekoliko dvigniti Z-offset (ponavadi za okrog 0.1mm) ravno zaradi dobrega oprijema. Jaz sicer vse PETG filamente tiskam na podlagi nekje med 80 - 85°C.
Pri PETG tudi priporočam, da malo sprobaš tudi trdnost, ker je lahko izdelek na oko perfekten, ampak ko ga malo obremeniš, pa poči. Razlog tiči v slabem medsebojnem sprijemanjem layer-jev - ali zaradi prevelike hitrosti, premajhen layer-height ali preveč hlajenja.

Izbrisan uporabnik 474 · 11. mar 2021

Uporabnik futuristic je napisal:

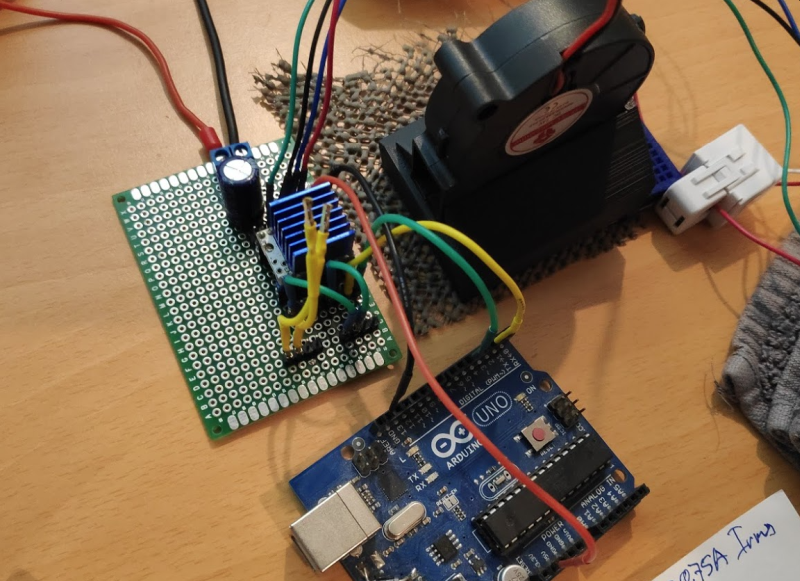

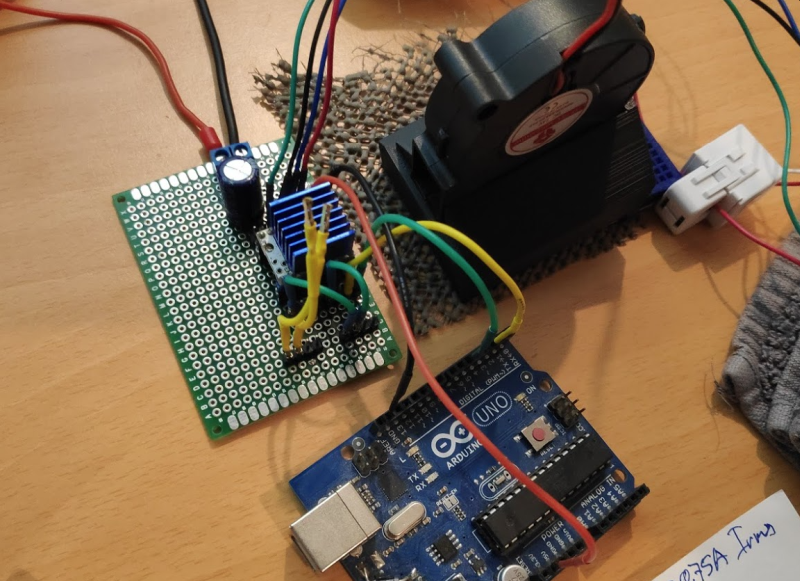

Sem pa zadnje čase zelo veliko testiral različne stepper driverje...
Poglej priponko 43469

Tole zna bit komu zanimivo.

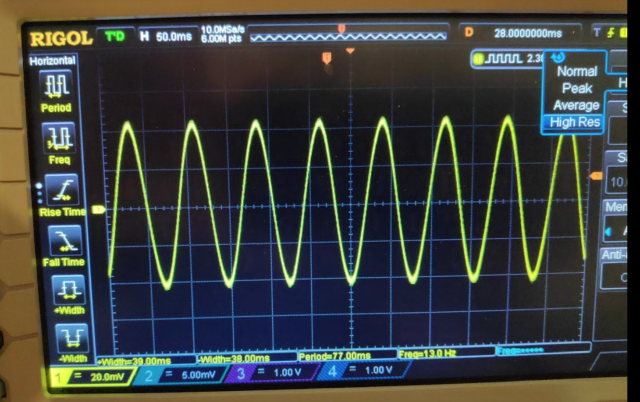

Sinus od TMC2208 ki ga pošlje stepper motorju:
Poglej priponko 43471

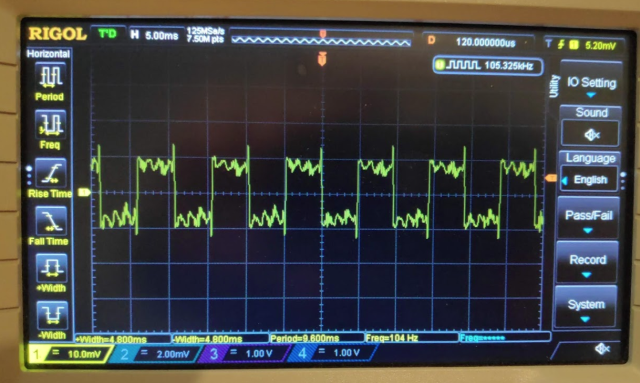

In "sinus" ki ga pošlje DRV8825:
Poglej priponko 43474

Včasih smo uporabljali TL smootherje

ampak fora je, da mora driver poslati čimbolj pravokoten signal in ne sinusa. Stepperji so namreč "digitalni" - vsak pulz mu pomeni en korak. Bolj je pulz natančen (torej zelo hitri rise and fall prehodi), bolj natančen bo stepper. In to so ravno TL smootherji delali - array diod, ki je "počistil" pravokoten signal. V Marlinu je celo nastavitev, kako se naj formulira pravokoten signal (PWM).
Vprašanje (iz te slike) je edino, kje ima motor detection window za HIGH in LOW - da ga v tem primeru ne zmoti šum. Ampak tako ali tako je prenizek signal (20mV PtP). Kot sem že enkrat omenil, so se DRV8825 veliko uporabljali pri extruderjih, sploh pri uporabi Linear Advance v Marlinu - TMC2208 niso smogli tako hitrih pospeškov, kot jih je zahteval Linear Advance in so padli v Fault, medtem ko DRV8825 ni imel nobenih problemov. TMC2209 pa teh problemov ni več imel.

futuristic · 11. mar 2021

Imam tudi te TL smoothenerje doma ampak jih nisem šel vezat gor ker sem se že itak odločil za TMC2209.
Čeprav zdaj mi na 0,7A Irms motorčki delajo brezhibno, tako da v bistvu bi lahko uporabil katerikoli TMC driver...
Za štart bom najbrž uporabil TMC2208, ker jih imam več in mi jih ni škoda, če se slučajno zgodi nesreča..
Ko bo pa vse tipitopi, pa jih samo zamenjam s TMC2209.

Za štart bom tudi uporabil mehanske end stop switche. Pa bom kasneje sprobal sensorless homing preko SPI (TMC2130) ali UART (TMC2209).

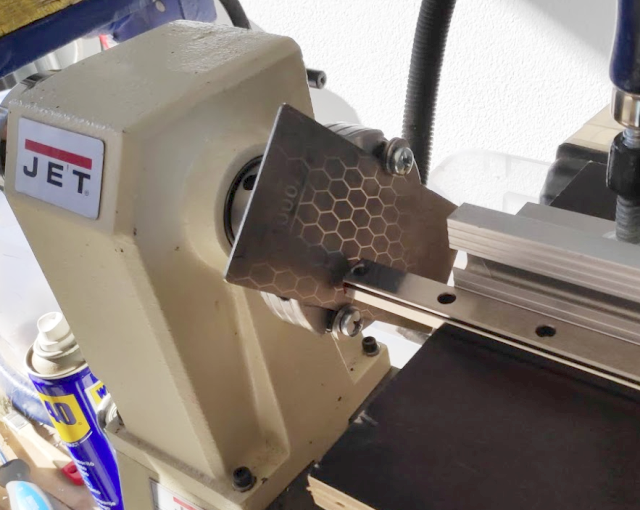

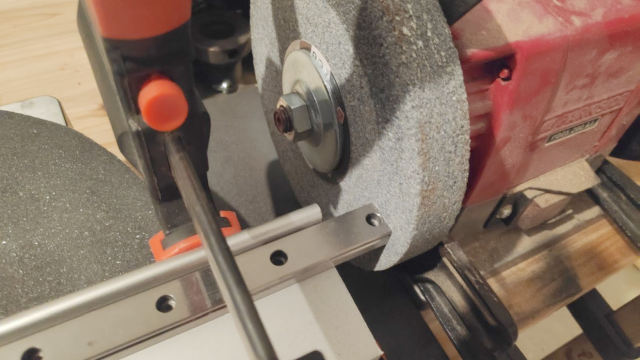

Tale build laserja se mi je ful zavlekel, ker sem cca 2 tedna vsak večer par ur brusil linearna vodila, da bi perfetno pasala skupaj, ko bi jih štukal.
No in ko mi je ratal perfektno zbrusit konce, sem opazil, da kanalček ni čisto identičen na obeh vodili in ni bilo ok... :jok:

Kasneje sem zvedel, da pri kitajskih vodilih ni to nič nenavadnega, ker rezilo, ki rezka kanal se sčasom skrha posedično kanalčki niso čisto identični. (Tudi po višini...)

Kids, don't try this at home.
