Pa za aluminij imajo rezkarji drugačen kot, kot za jeklo "bolj ostrega", da se ne paca na rezkar. Probaj pogledat še pri http://www.intehna.si/ za rezkarje.
Drugače pa se s kakim privatnikom orodjarjem zmeni, da preko njega naročiš.



B

brunobruno

Fizikalc

3. feb 2012

2.146

50

48

• 20. jan 2015

• #22

Citat:

Rabim pa take z 1/8" (3.175mm) debelino nastavka (<- ne vem kako se reče po slo, eng je "shank")


EDIT: Leitz v Kranju poznam in tam bi znali imeti take rezkarje...

Klikni za razširitev

Stročnica/puša.

Lestroj ima tudi odlične rezkarje a so bolj kot ne lesni.



sajkek

Guru

16. mar 2008

35.483

10.726

113

• 21. jan 2015

• #23

Najbolj zier je BTS, imajo veliko trgovino v LJ, pa dobiš kaj češ. Tudi dobra ročna orodja itd.



F

Fusion

Fizikalc

1. okt 2007

13.448

3

38

• 21. jan 2015

• #24

čist mu bote voljo vzel)



futuristic

geđet frik

Osebje foruma

13. jul 2007

7.892

635

113

• 21. jan 2015

• #25

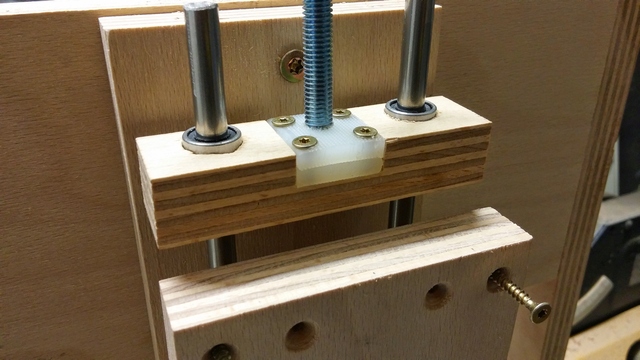

No včeraj sem samo malo tesiral navojno "sidro" za Z os, ki bo pritrjeno na voziček.

Najbolj pravilno bi bilo da bi uporabil takega polža:

Ker ga nimam bom uporabil M8 inox navojno palico.

Zanimalo me je koliko lufta bo imela matica (sidro) če vrežem navoj v različne materijale.

Probal sem les (6,5 in 6,8 luknje), aluminij in PTFE (teflon).

Les ima zelo malo lufta ker se vlakna razširijo ko namažeš z oljem navoj. Aluminij ima pa zelo veliko lufta (cca 0,5mm).

Vseeno bom pa uporabil PTFE (ker odlično drsi) in sicer tri sloje ker imam samo 5mm debelino, tako da bo potem sidro debelo 15mm.



Priponke

•

  44,5 KB · Ogledi: 343

futuristic

geđet frik

Osebje foruma

13. jul 2007

7.892

635

113

• 25. jan 2015

• #26

Nadaljevanje...

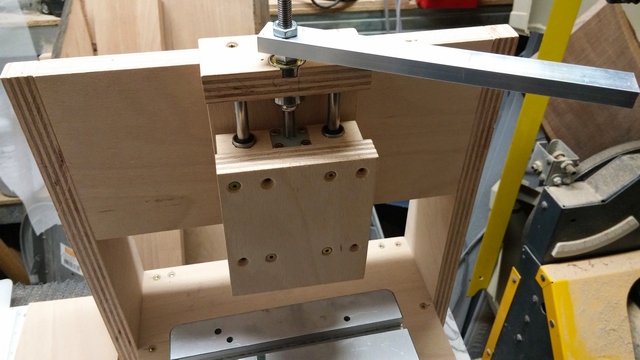

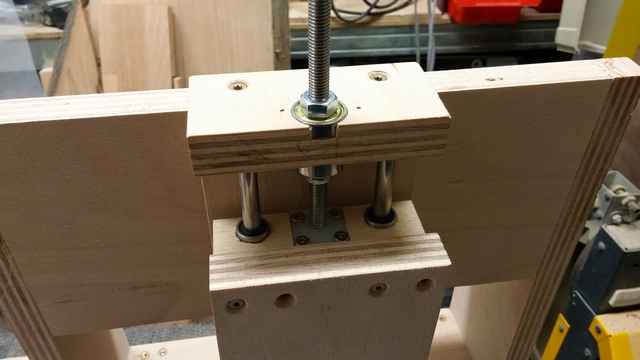

Danes sem se malo ukvarjal s premikanjem po Z osi.
Trenutno je narejeno za ročno vrtenje z ročico, kasneje bom predelal na motorček.
Če ima kdo ideje za izboljšave, se priporočam...



sajkek

Guru

16. mar 2008

35.483

10.726

113

• 26. jan 2015

• #27

http://info.maedler.de/product/1643/gewindespindeln-muttern-keilwellen-keilnaben

strojna iz MBja je zastopnik, včasih sobilišeceniki poleg, ki pa jih ni več. Najdi nekaj ugodnega, pa nabavi vreteno z matico, pa je rešeno.



Z

ziggy

Fizikalc

8. nov 2007

1.133

2

36

• 26. jan 2015

• #28

Jaz bi razmislil o krogličnih vretenih. Sam sem ves hardware za CNC kupil na ebayu, večinoma pri tem tipu. Ni kitajska roba, je rabljeno ampak sčasoma dobiš fine stvari. Za manjši CNC sem dal cca 1000 € za vodila (tračnice in vozičke) in kroglična vretena z maticami in vležajenjem (par ležajev za vležajenje vretena te zna koštat 200+ €).
Po moje tip razdira odslužene polagalke za elektroniko.
http://www.ebay.co.uk/itm/THK-...=item4d2765b981



futuristic

geđet frik

Osebje foruma

13. jul 2007

7.892

635

113

• 27. jan 2015

• #29

No, naslednja verzija bo sigurno imela kroglična vretena. Zaenkrat bo pa tole moralo biti ok...
