Samogradnja hobi variante CNC

futuristic · 20. jan 2015

Zaradi zanimanja za CNC (v nastajanju) bom v tole temo pisal napredek.

Trenutno imam tole na fotki (več fotk na foto galerija )

Vezana plošča je bukev 2cm x 50cm x 100cm, kupljena v Slovenijalesu za 18€.

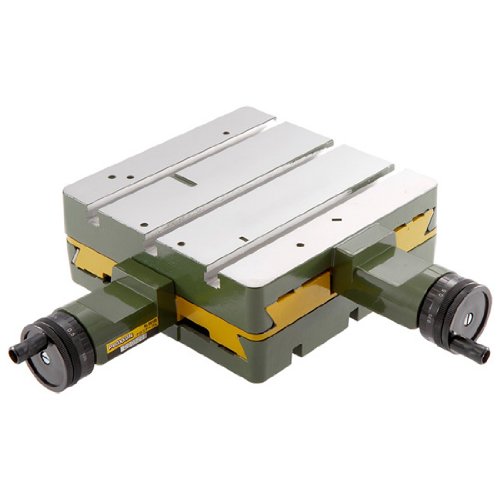

Križna miza je Proxxon KT 150 kupljena v: conrad.si (190€)

Vodila za Z os so narejena iz 8mm inox palic; kupljeno v Inox Centru na Letališki v LJ (zelo poceni).

Linearni ležaji so iz kitajske:

http://www.ebay.com/sch/i.html?_from=R40&_sacat=0&_nkw=lm8uu&_sop=15

Tele sem pač imel doma zato sem jih uporabil, če bi jih kupoval namnesko bi vzel take, ki se jih lahko privijači:

http://www.ebay.com/sch/i.html?_from=R40&_sacat=0&_nkw=sc8uu&_sop=15

Rezkar bo zaenkrat kar Dremel 300 (10.000-33.000 RPM):

http://www.dremeleurope.com/general/en/dremel%C2%AE300series-7357-ocs-c/

Polž za Z os bo rostfrei M8 navojna plica.
(To bom v bodoče bolj detajlno razložil)

ELEKTRONIKA:

Motorji (43 Ncm Phasenstrom: 1.68 A Schrittwinkel: 1,8° 200 steps):
http://physicalcomputing.at/ep...ion=ViewProduct

Stepper driverji:
http://www.ebay.com/itm/331141747336

Kontroler bo kar arduino uno:
http://www.ebay.com/itm/311155383820

In pa shield za driverje:
http://www.ebay.com/itm/311136679650

Napajalnik bo en 12V 5A ki ga imam doma...

Na arduinota obm potem naložil GRBL firmware (pretvarja G kodo in krmili stepper driverje):
https://github.com/grbl/grbl

Na pc gre pa tale software:
http://zapmaker.org/projects/grbl-controller-3-0/

To je to zaenkrat.

novaa · 20. jan 2015

Pospravi si delavnico

Utisevalec · 20. jan 2015

Glede na z os če prav razumem delovanje je tole površinski "rezkar" (engraver)?

Pa mogoče sem slep ampak ni vidno kako je/bo urejeno dvigovanje Z osi?!

futuristic · 20. jan 2015

Ne morem, ker nimam kar robe dat.

Delavnica je velika je cca 2mx2m stem da četrt je zasedajo betonske stopnice, ki gredo na teraso.

futuristic · 20. jan 2015

Citat:
Uporabnik Utisevalec pravi:

Glede na z os če prav razumem delovanje je tole površinski "rezkar" (engraver)?

Pa mogoče sem slep ampak ni vidno kako je/bo urejeno dvigovanje Z osi?!

Jup.

Premikanje Z osi bom danes uredil, dam zvečer fotke gor...
Zaenkrat bo ročno, kasneje pride motorček.

oriolus · 20. jan 2015

Čestitke za očitno zelo domišljen projekt!
In seveda za tako detajlno obrazložitev s povezavami.

Še eno vprašanje: vidim, da si se odločil za bukovo vezano ploščo.
Kolikšne možnosti toleranc pa predvidevaš, glede na to, da je le bukev, ta pa zna včasih presenetiti? Pa ni moj namen strašenje morda le vprašanje, glede na moje slabe izkušnje z bukovimi vezanimi ploščami.

LP

Utisevalec · 20. jan 2015

No sprašujem ker za 3d printerje se uporablja navojni kocept (navojna palica na koračnem motorčku, "glava" fiksirana na nivo z matico na tej palici) pa še to gre ponavadi za dve sinhroni palici in še tu so težave zaradi sil. Ti boš zaradi rezkanja rabil še pritisk na površino, pa kolikor vidim imaš samo uležajana vodila postavljena na Zju zato me zanima kako bo rešeno da bo delovalo!

Aja pri tistih ležajih ti bodo kuglice popadale ven prvi dan, meni na 3d printerju še na x in y ven padajo.

futuristic · 20. jan 2015

@oriolus:
Ja upam do bo vsaj nekje do 0.5mm pri rezkanju aluminija. Če se bo izkazalo da ni ok bom naredil novi okvir iz 20mm T-Fix plošče (breza).

@Utisevalec:
Live and learn.

Če 8mm ležaji ne bodo ok imam doma tudi 16mm, samo inox palico moram nabavit.

Če mi danes uspe dokončati z os, bom pokazal kak demo kako (če) deluje.
Sem zjutraj šel v AlCu v Kamnik in sem nabavil par kg aluminijastih blokov.

Samo rezkarja še nimam nobenega pravega za aluminij.

Če kdo ve kje jih dobiti pri nas (da imajo tudi maloprodajo) bom zelo hvaležen.
Rabim pa take z 1/8" (3.175mm) debelino nastavka (<- ne vem kako se reče po slo, eng je "shank")

EDIT: Leitz v Kranju poznam in tam bi znali imeti take rezkarje...

oriolus · 20. jan 2015

Si že pregledal asortiment Dremel orodij v bauhausu?

futuristic · 20. jan 2015

Nisem še, sem pa pregledal v Baumaxu in Merkurju.

Veš mogoče kje ima Bauhaus več izbire v BTCju ali na Rudniku?

oriolus · 20. jan 2015

Približno enaka izbira, morda je nekaj več artiklov v BTC-ju

oriolus · 20. jan 2015

In še to: ko sem pred kakšnim letom naredil DIY kopirko, sem jo istočasno prilagodil za B&D rezkar in za vreteno podobnega strojčka kakor je Dremel:

Morda kakšna dodatna ideja zate?

pipo · 20. jan 2015

Po mojih izkušnjah v bau trgovinah ne boš našel pametnega rezkarja.

Poizkusi tukaj: http://www.bts-company.com/domov/

futuristic · 20. jan 2015

Zanimiva reč.

@Pipo
Tnx.

novaa · 20. jan 2015

lahko probaš tudi pri hoffmann-group

Mato · 20. jan 2015

V pomoč avtorju in ostalim navdušencem, na dveh forumnih se najde ogromno napisanega o izdelavi domače CNC.

Če se kdo ne spozna preveč na elektroniko, priporočam tukaj nakup. Čeprav je ang. stran, sta trgovina in izdelek last slovenca, ki je vedno pripravljen nuditi strokovno pomoč.

dem · 20. jan 2015

Ql projekt. Kako pa misiš rešiti z mazanjem rezkarja če boš rezkal aluminij? če boš hladil s zrakom se bo aluminij kar prilepil na rezkar. Mi ga rezkamo z emulzijo...

futuristic · 20. jan 2015

WD40. Baje je ok tudi pršenje izopropanola.

http://www.shapeoko.com/wiki/index.php/Materials#Cutting_Formula

Je pa treba vedet da bom pri aluminiju pobiral stran zelo malo materiala pri zelo velikih hitrostih.
Upam da bo tudi centrifuga naredila svoje.

Sem pa bral da pomaga tudi da uporabiš rezkarje z manj rezili. Namesto tiste s 4-imi uporabiš take z 1 ali 2.

Mato · 20. jan 2015

Za aluminij se uporablaj namenske rezkarje, ki imajo manj zob, s tem se zmanjša možnost leplenja lauminija na rezkar.

sajkek · 20. jan 2015

Pri rezkanju maš še kak drug parameter. Pomebn aje rezilna hitrost in pomik in pa pravi rezkar, s pravimi koti itd. Oziroma vsak material ima svoje specifike.
