Renault Koleos-Megane IV - Tesla style android radio

15. jan 2019
3.459
1.086
113
Da malo opišem samo iskanje "nadomestnega" radia in poseg v vozilo.

1.
Original radio izgleda takole.

Nekje 20 let zastarel dizajn (jasno, osnovna oprema, a vseeno).

Itak je proizveden na Kitajskem, firma Visteon, model R015.




2.
Prvi del "menjave" obsega v poplavi fake produktov (lažni podatki) primerno napravo ter iskanje navodil na YT in spletu za montažo itd.

Na trgu sta v osnovi 2 tipa nadomestka, takšen, ki ima dodatno škatlo (kar pomeni nujno odstranitev originala) in HW slabši ter takšen, ki ima vse integrirano kar na ekranu.


tip 1

tip2

Morda je še kakšna vmesna hibridna varianta, a jaz sem se odločil za tip 2, ki je na papirju ponujal boljše performanse in kvalitete HW = Intel sc9853i procesor za razliko od PX procesorjev.

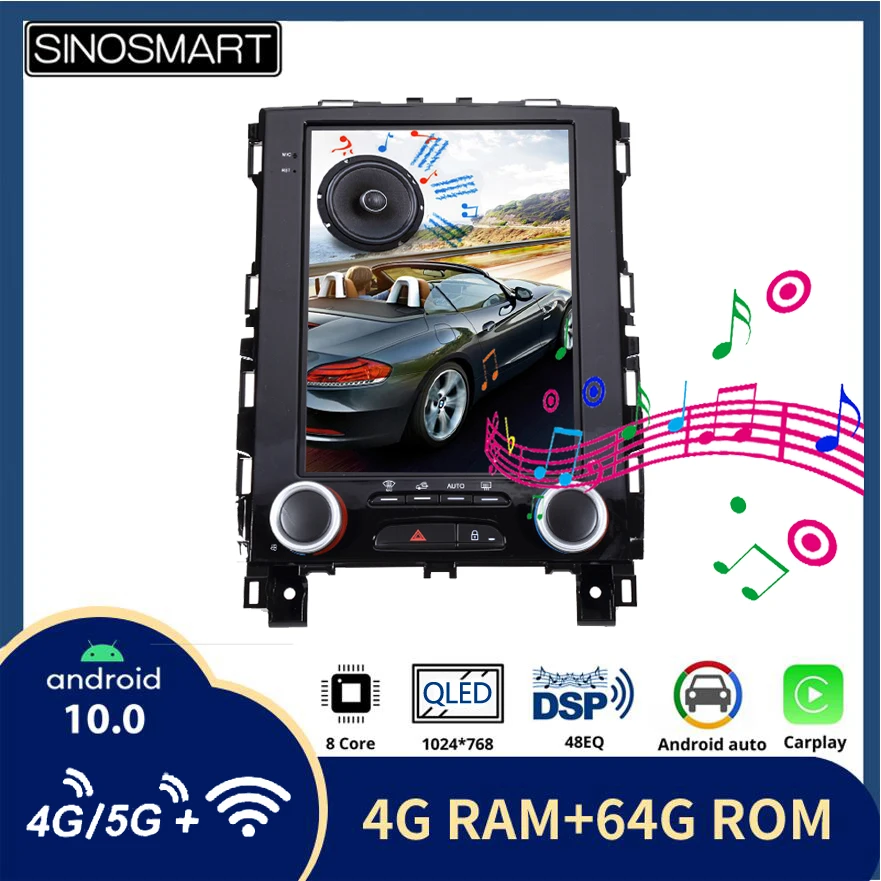

Odločil sem se za ta model iz Alija.

Brand Sinosmart, model s 4Gb/64Gb, ima tudi režo za do 64Gb microsd, wifi, Lte itd., ni da ni.


Pred nakupom je potrebno izbrati model glede na opremo-izgled "armaturke".

  • Všeč mi je
Reactions: elth in Bakki33
15. jan 2019
3.459
1.086
113
Zadeva je bila v akciji (poštnina gratis) okoli 280 EUR, tracking pošilje, po 14 dnevih je bila na hofu. Brez carin, ddvja, nekako so zmutili preko Nizozemske.



Pri kitajcu je bila v preteklosti kvaliteta vedno vprašljiva, lepljiv ekran, čudna plastika, vidna slaba izdelava itd., tale naprava pa je na oko izgledalo precej kvalitetno.

Navodil poleg ni bilo oziroma le dopis, da je možno preka maila dobiti podporo in da je to bolj izdelek za DIY, da pa je v osnovi vse plug&play.


kablovja kar veliko, za zunanji video player itd., (vsega itak nisem priklopil). Priloženo pa je bilo plastično orodje za lažjo demontažo original radia.

15. jan 2019
3.459
1.086
113
Car Navi Diagram.jpg


dejansko ne moreš narobe priklopit, ker sta vsaka vtikač in vtičnica enaka. zgoraj so priklopi na kitajcu

OEM radio.jpg

original radio, kateremu je treba odklopiti kable pa ima zadaj takole, priklopi se vse, razen DAB antete

15. jan 2019
3.459
1.086
113
kitajec je za začatek poslal napačne kable (za higher verzijo)



to sem seveda ugotovil, ko sem zadevo že razkopal in je bilo preveč vtikačev in kot se je kasneje izkazalo pravilen CAN box



v novi rundi so prišli pravi kabli in napačna škatlica CAN box

v obeh primerih je to pomenilo, da se naprava ni prižgala oziroma je nisi niti mogel priklopiti

po kombinaciji, pravilni kabli in pravilen CAN box (na katerem celo piše Renault) je zadeva oživela s prve



pravi CAN box

priklop kablov je dejansko plug&play in ne moreš jih narobe priklopiti, ker so vsi priključki samo v enem paru

15. jan 2019
3.459
1.086
113
Pred glavnim delom sem razmišljal, kam bi montiral GPS anteno, nove so itak izjemnno občutljive in na YT posnetkih jih imajo nekateri kar v predalih.
Našel sem optimalen prostor pod mrežico armaturke, kjer bi moral biti centralni Bose zvočnik. Za še boljši sprejem, sem anteno montiral na kovinsko ploščico, leto to pa s "teso" na svoje mesto. Za kabl do radia je dovolj prostora, saj se vidi skozi.


ta mrežica je bila kar močno pritrjena s spojkami, plastično orodje je koristilo





optimalen prostor, montirana horizontalno na kovinski ploščici, sem bi dal tudi 3g/lte anteno, vendar se nisem odločil za ta dodatek, ker za internet in klicanje uporabljam parjenje telefona in naprave

15. jan 2019
3.459
1.086
113
Nato "razkopavanje" armaturke.
Da bi lahko odstranil/odklopil original radio je potrebno odstraniti plastike ob centralni konzoli, dvigniti plastiko pri menjalniku ter odstraniti okvir radia z zračniki.
Razen dveh vijakov za centralno konzolo, se da vse odstraniti z rokami, z občutkom, brez posebnega orodja.





tako izgleda, ko odstraniš plastiko, viseči konektor je od gumbov, ki so na okvirju

radio oziroma ekran nato odviješ, 4 hex vijaki



In uzreš tale prizor, original radio (škatla) je montiran navpično in ga ni možno kar tako enostavno izvleči (verjetno zaradi tatvine, ampak kdo bi to sunil).

Kitajska navigacija je sloka in ima vse integrirano za ekrano in je tako dovolj prostora, da originalne škatle ni potrebno izvleči.



edino kar je še potrebno narediti in potrebuješ gibčno roko, je odklop obeh belik konektorjev, antene (na sliki je že montiran vmesnik) ter priklopa USB

15. jan 2019
3.459
1.086
113
sedaj sledi premontaža starega ekrana iz "gnezda", nosilca, v katerega se namesti kitajca, potrebno je prestaviti zatiče iz original ekrana na kirajca


ter delno obrezati plastiko "gnezda", sicer kitajca ne dobiš not (uporabil modelarsko orodje in žagico za kovino).





na suho sem preizkusil še okvir, ki je lepo pasal


15. jan 2019
3.459
1.086
113


preizkus v avtu, če lepo sede in če je dovolj prostora zadaj (vse ok)


nato povezovanje kablov, je za USB (deluje original USB vtikač) je bilo potrebno še malo traku, ker nima varnostnega zatiča





pri priklopu sem ugotovil, da so kabli zelo na tesno (speljal sem jih spodaj), zato sem še malo prirezal plastiko in pridobil zadostne centimetre




nameščeno in zadaj priklopljeno, samo še priklop spodaj in skritje kablov




manjka še okvir z zračniki...



montirano

še namestitev plastik in končano


15. jan 2019
3.459
1.086
113


vse deluje iz prve, še dodatno pokaže na ekranu odprta vrata, prikazuje ODB podatke, volanski gumbi (ki se dajo poljubno programirat) delujejo brez poseganje, hlajenje, klima, usmerjanje zraka, vse bp...



izbira logotipa :)

  • Všeč mi je
Reactions: Hanzi in zaseka
15. jan 2019
3.459
1.086
113
Glede samega zagona.
Ob prvem zagonu se naprava nalaga, da se naloži celoten sistem, cirka 23 sekund in tako je tudi po vsakem resetu.
Sicer se naprava vklopi v sekundi, dveh, takoj ko pač obrneš ključ. Očitno je v nekem sleep stanju...
Ko obrneš ključ, da ugasneš in zakleneš avto se seveda normalno ugasne, dejansko vse kot pri originalu.

Glede touchscreena sem zelo zadovoljen, presenetljivo dobro deluje in tudi ekran deluje na otip dobro, na svetlobi ni težav.

Nisem namestil 3g/lte antene in za SIM kartico, ker uporabljam pač tethering ter dodatnih USB vtičnic, na voljo sta dve (koriščenje originalne in dodatna). Mi ena zadostuje.

Prav tako nisem namestil kablov za externi video player in še nek parking zvočnik.

15. jan 2019
3.459
1.086
113
Glede samega programja.
Na napravi je nameščen Android 8.1, prednaložena je bila navigacija Primo Pal, ki je imela grd skin in sem jo takoj zamenjal za Nextgen.


tudi Garmin deluje bp

Od navigacij sem naložil Nextgen, Garmin, OSMand+ in Sygic, vse deluje normalno, signal gps je brezhiben.

Kot default bom uporabljam Nextgen, ki ga imam tudi na telefonu.



še malo default izgleda


Priponke

  • 1_20_16_18_41.png
    330,6 KB · Ogledi: 332
  • 1_21_15_6_46.png
    338,7 KB · Ogledi: 308
  • 1_21_15_7_2.png
    266,4 KB · Ogledi: 317
  • 1_21_15_9_18.png
    383,2 KB · Ogledi: 317
  • 1_21_15_9_22.png
    345,3 KB · Ogledi: 310
  • 1_21_15_9_51.png
    264,1 KB · Ogledi: 344
  • 1_21_15_12_5.png
    245,9 KB · Ogledi: 348
  • 1_21_15_13_19.png
    114,9 KB · Ogledi: 337
15. jan 2019
3.459
1.086
113


Internet, youtube etc. vse normalno deluje, dokaj solidna brzina.

Če vklopiš radio, igra v ozadju... enako kot na originalu, tu je še možnost split screena in cel kup nekih nastavitev.
Zvok je bistveno boljši kot pri originali plus da ima cel kup nastavitev.





Vmesnik je v slovenskem jeziku (delno). Gre za neko prilagojeno android verzijo, verjetno brez balasta.





napravo sem že na mizi dobro potestiral in obremenjeval, da sem videl, kako se greje itd.

kako se pa obnese v praksi na daljši rok pa bomo videli...


McGiver

Guru
14. avg 2009
14.438
4.312
113
Glede samega zagona.
Ob prvem zagonu se naprava nalaga, da se naloži celoten sistem, cirka 23 sekund in tako je tudi po vsakem resetu.
Sicer se naprava vklopi v sekundi, dveh, takoj ko pač obrneš ključ. Očitno je v nekem sleep stanju...
Ko obrneš ključ, da ugasneš in zakleneš avto se seveda normalno ugasne, dejansko vse kot pri originalu.
Moj kitajc ima tako, da če je brez kontakta več kot pol ure (+- par minut) se ugasne popolnoma in potem zaganja androida z nule - ajd pol minute cca, če je do pol ure, pa se zalaufa takoj.

Javi kako ti dela RDS, recimo MB-LJ, tam okoli Vranskega. ;)


McGiver

Guru
14. avg 2009
14.438
4.312
113
S tem, da ima moj "napako v kablovju", saj + in D+ ne igrata nobene vloge, oba morata bit na stalen +, če ne ni nič.


shift

Guru
20. jul 2007
9.915
2.321
113
za šankom
super zgleda, sploh napram original, ker tisto je pa res bruh, kako to da si prej imel fizične gumbe za AC , sedaj pa imaš digitalne in ti dela BP?

15. jan 2019
3.459
1.086
113
super zgleda, sploh napram original, ker tisto je pa res bruh, kako to da si prej imel fizične gumbe za AC , sedaj pa imaš digitalne in ti dela BP?

ja tista CAN box škatlica poskrbi za to, da je sedaj vse na touchscreen...zanimivo...to me je najbolj skrbelo, če bo to res delovalo :)

Je pa res, da sem videl da se da te funkcije, če imaš npr. fizične tipke (7" original ekran) in menjaš na 8.7" ekran, "prestaviti" na touchscreen.

Potrebuješ program DDT4ALL (mislim da ruska "ideja").

Kapo dol Kinezom...
