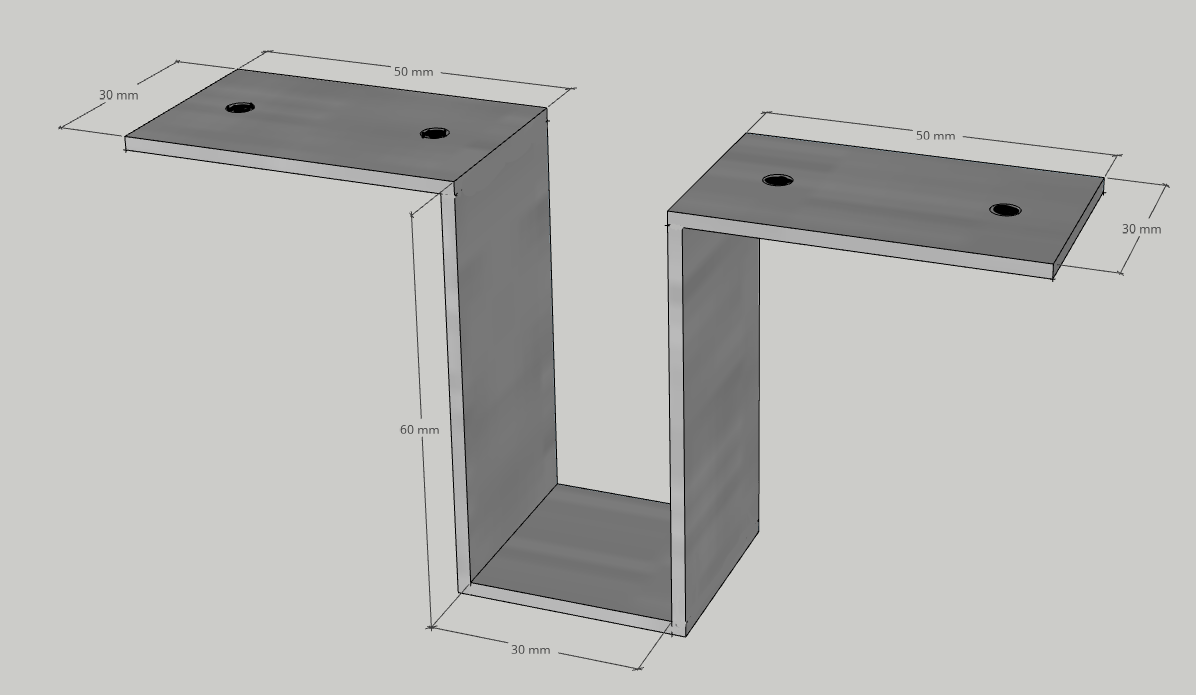

Potreboval bi nekaj takega, kot sem na brzino narisal... Niti ne vem, kako se temu rece. Rabil pa bi za pritrditev lesenih precnih letvic na zelezno konsturkcijo za nadstresek ...



Kje bi lahko kaj takega dobil... skoraj ne verjamem, da ze narejeno... tako da verjetno po narocilu.

Sem ze razmisljal, da bi sel v Bauhaus (tam sem nasel) po trak sirine 30mm in debeline 2mm ... in bi sam naredil. Edino ne vem, ce je alumunij primeren za prepogibanje brez pomoci kaksnih gorilcev ... Ali pa plocevinast trak... ta bi bila pomoje dovolj ze debeline 1mm ...

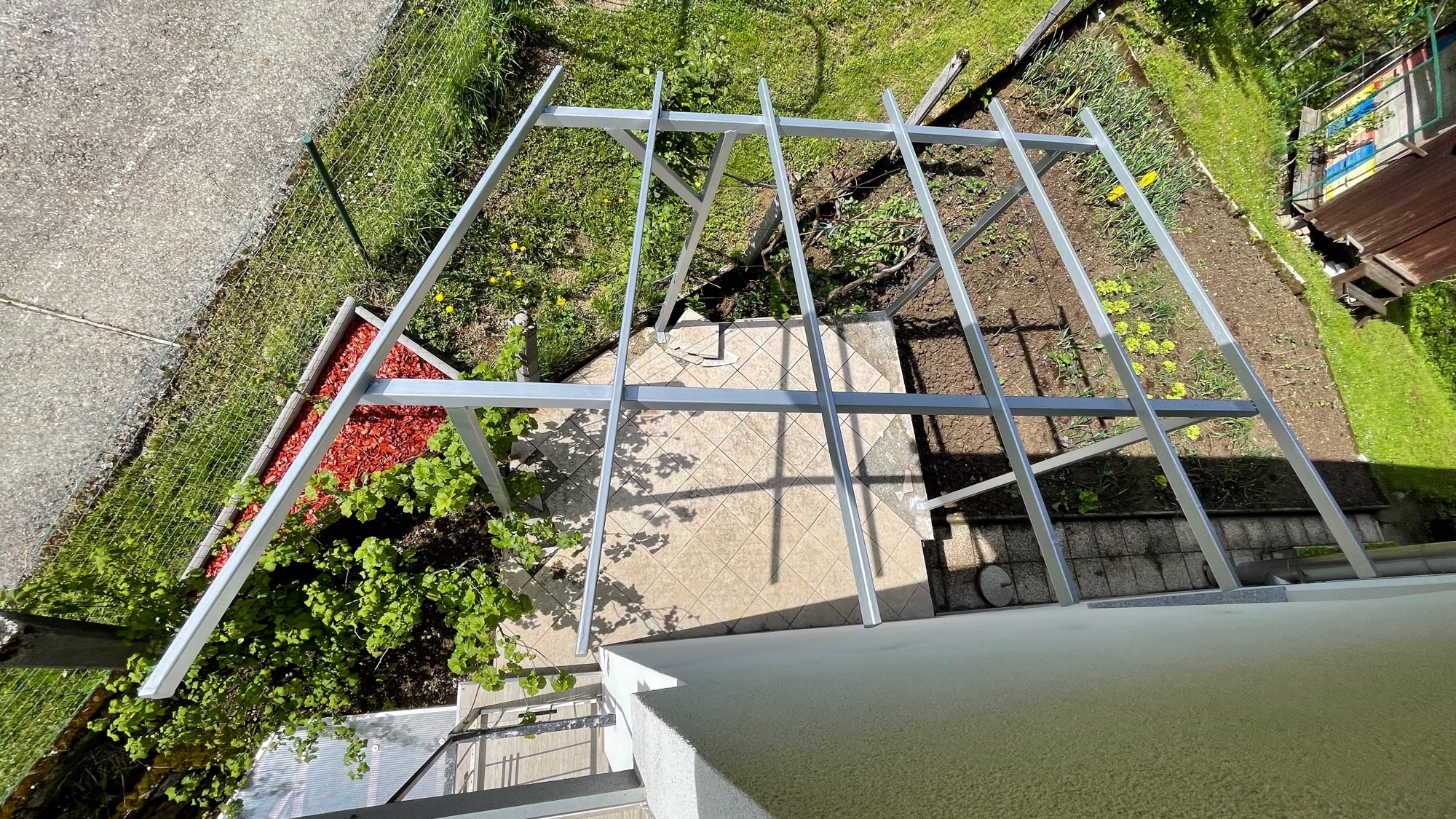

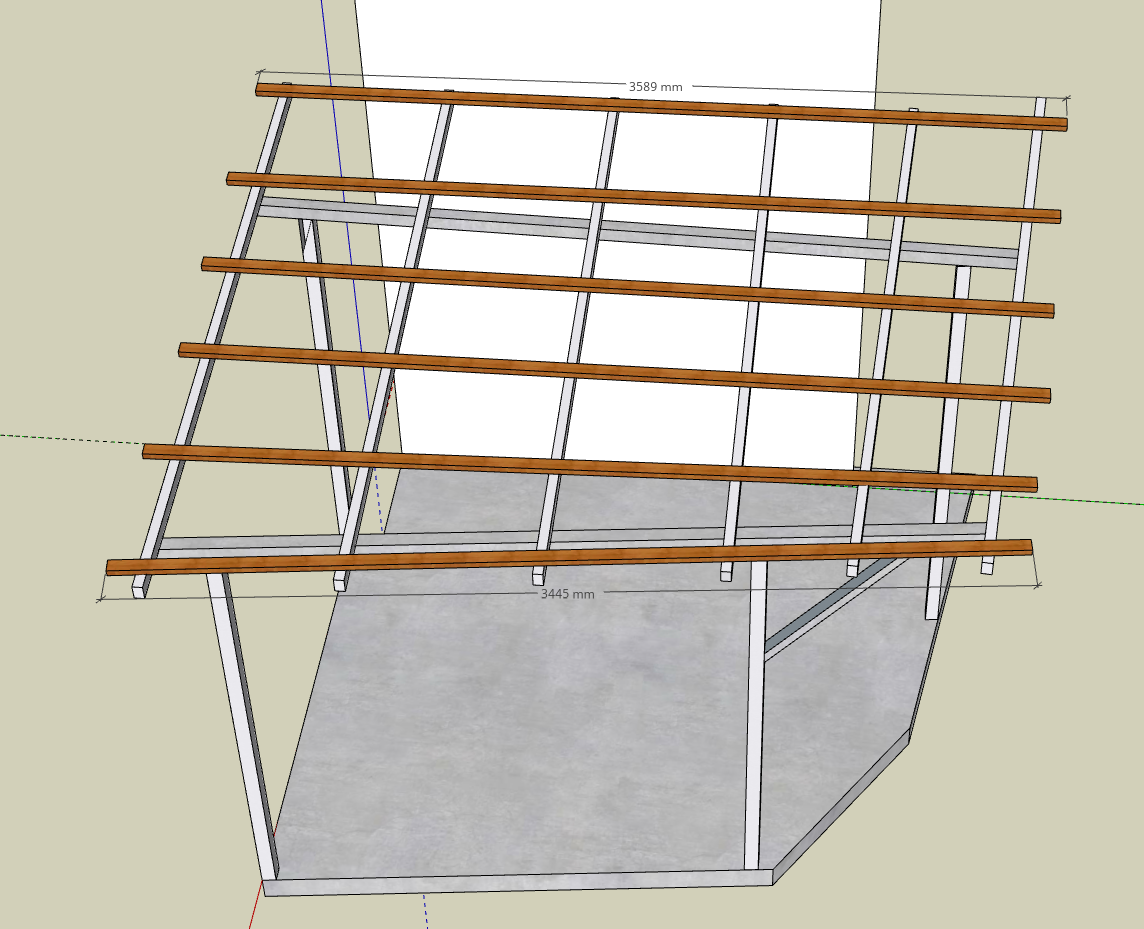

Se za lazjo predstavo... Gre za takle nadstresek in ne bi rad vrtal luknje v zelezo ampak bi od spodaj bile letvice pritrjene s temi "sponami" zgoraj ...

D

Daniel

Guru
21. dec 2007
5.860
3.481
113
Kako pa je takšna protrditev konstrukcijsko stabilna? Če prevrtaš železo in daš vijak fiksno skozi je vseeno dosti močnejše vse skupaj ali?

H

Hanzi

Guru
27. jul 2007
47.978
6.867
113
pri taščici
Zakaj lesena letev če imaš vse ostalo kovinsko. Zdaj pa se reči da bo kovinska kritina
Ti pa les tlacis na kovinsko konstrukcijo?

Jest

Jest

iPhone Guru
26. jul 2007
15.501
768
113
Medvode / Slovenija
www.mobile.si

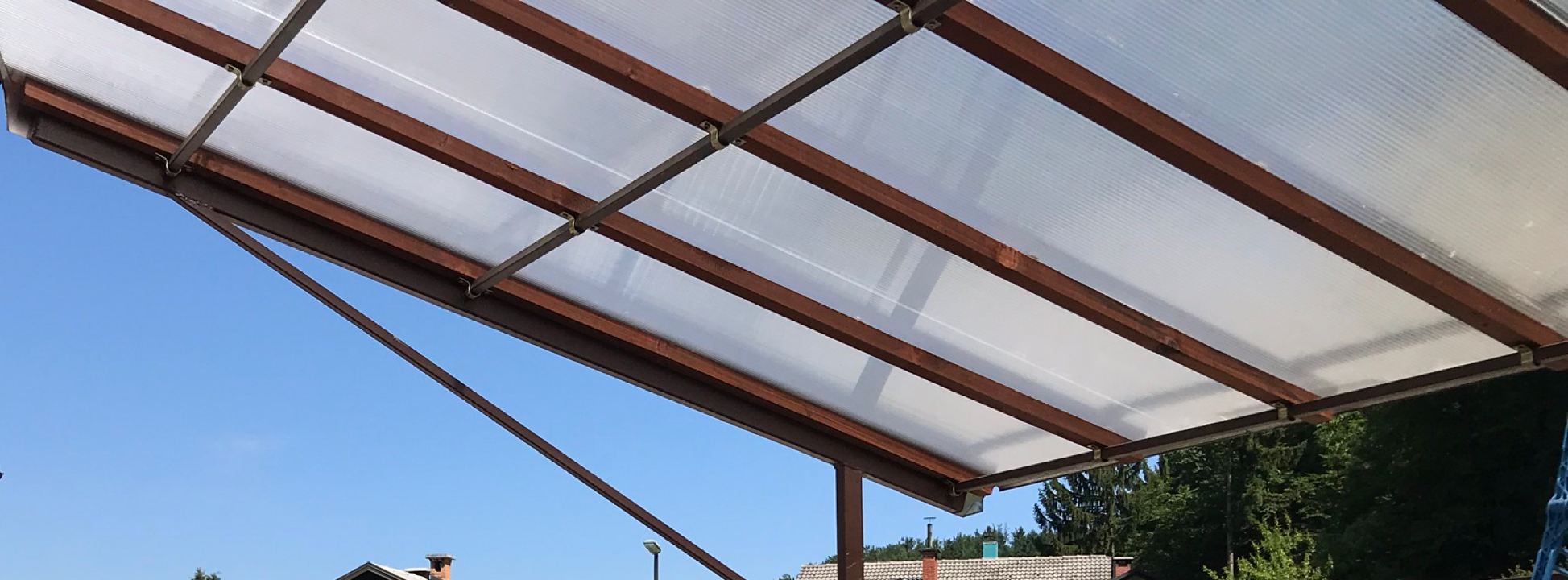

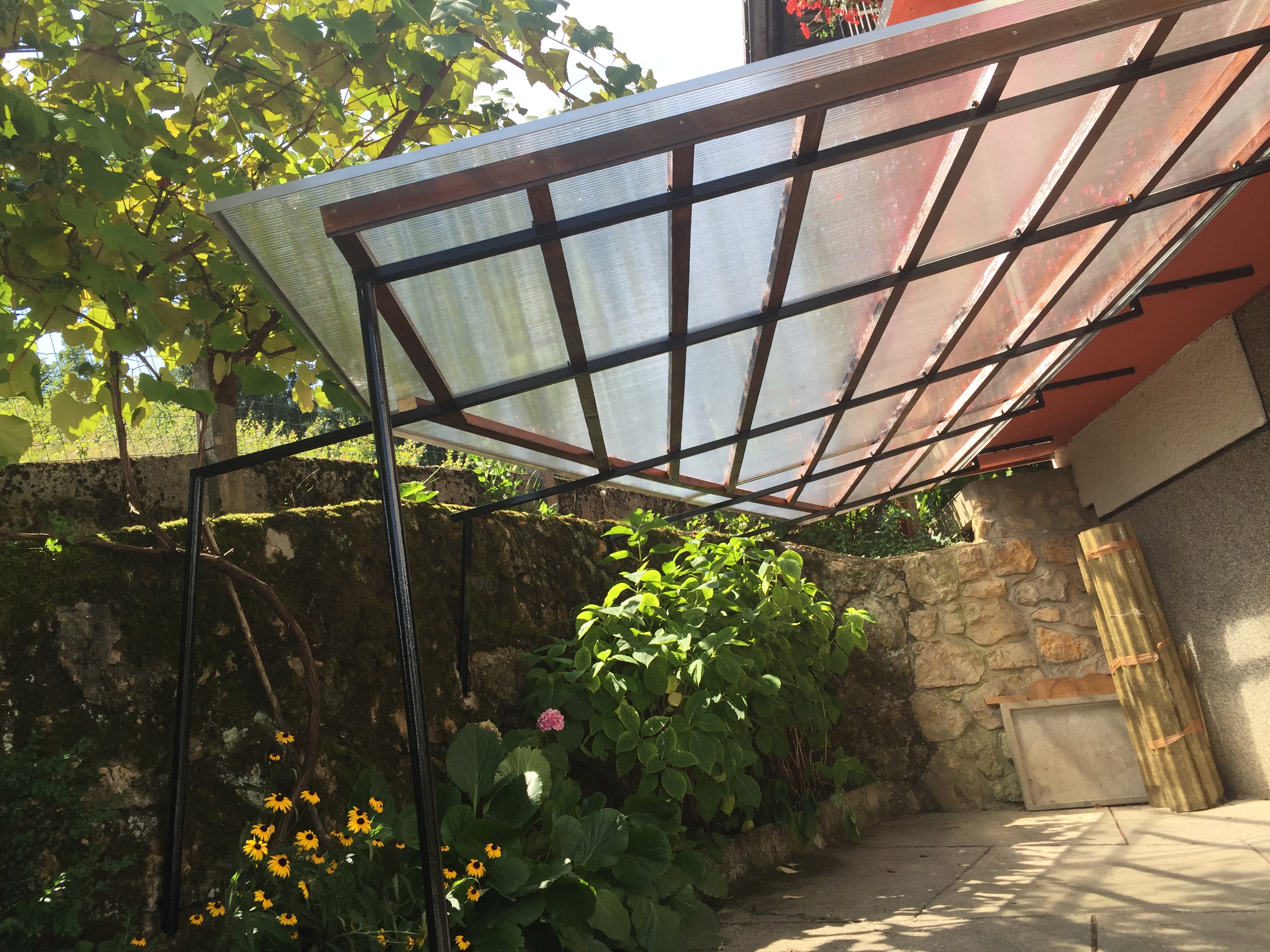

Kritina bodo Lexan plosce… Drugje imam tudi podobno narejeno… Samo na eni strehi so ze prej bili nasvasani repki, kamor se pritrdijo lesene letve… pri drugi pa sem nasel ene obejmke, ki sem jih lahko uporabil…







Nazadnje urejeno:
Jest

Jest

iPhone Guru
26. jul 2007
15.501
768
113
Medvode / Slovenija
www.mobile.si
Uporabnik msenjur je napisal:
zakaj ne srsufas direkt v alu profile?
Klikni za razširitev

Niso alu profili… ampak je kar orenk zelezo… sem pa tudi tako pomislil… ampak bi bilo cel kup enga vrtanja… pa se najbolje bi bilo, ce bi prevrtal in dal vijak z matico na drugi strani… ali pa vrezat navoje… Ker tisti samorezni vijaki so bolj tako za v zelezo… Pa se tam lahko potem vlaga pride not… Drugje imam konstrukcijsko drugace narejeno…

WeWatchingYou

WeWatchingYou

Guru
22. jul 2007
13.510
1.718
113
124

FISCHER Plug P9K | Keller's IJzerhandel B.V.

De fischer Bevestiging ballustradebekleding P 9 K is een bevestigingsoplossing voor de montage van een aan de achterkant geventileerde afstandsbevestiging van balkonpanelen op holle profielen. Bij het indraaien van de schroef spreidt de bevestiger open in het stalen profiel en zorgt zo voor een...
www.keller.nl www.keller.nl

H

Hanzi

Guru
27. jul 2007
47.978
6.867
113
pri taščici
Pri svaku sva rastlinjak sravfala s samoreznimi vijaki. Je pa res da sva to delala lani in da se ne vem kako se bo dolgoročno obneslo. Je pa res da sva sravfala z vijaki na z vijaki na 10 ključ in ne tistimi na križni nastavek. Si kaj pogledal navodila za pritrjevanje plošč. Ponavadi tam piše s kakšnimi vijaki, kako na gosto.

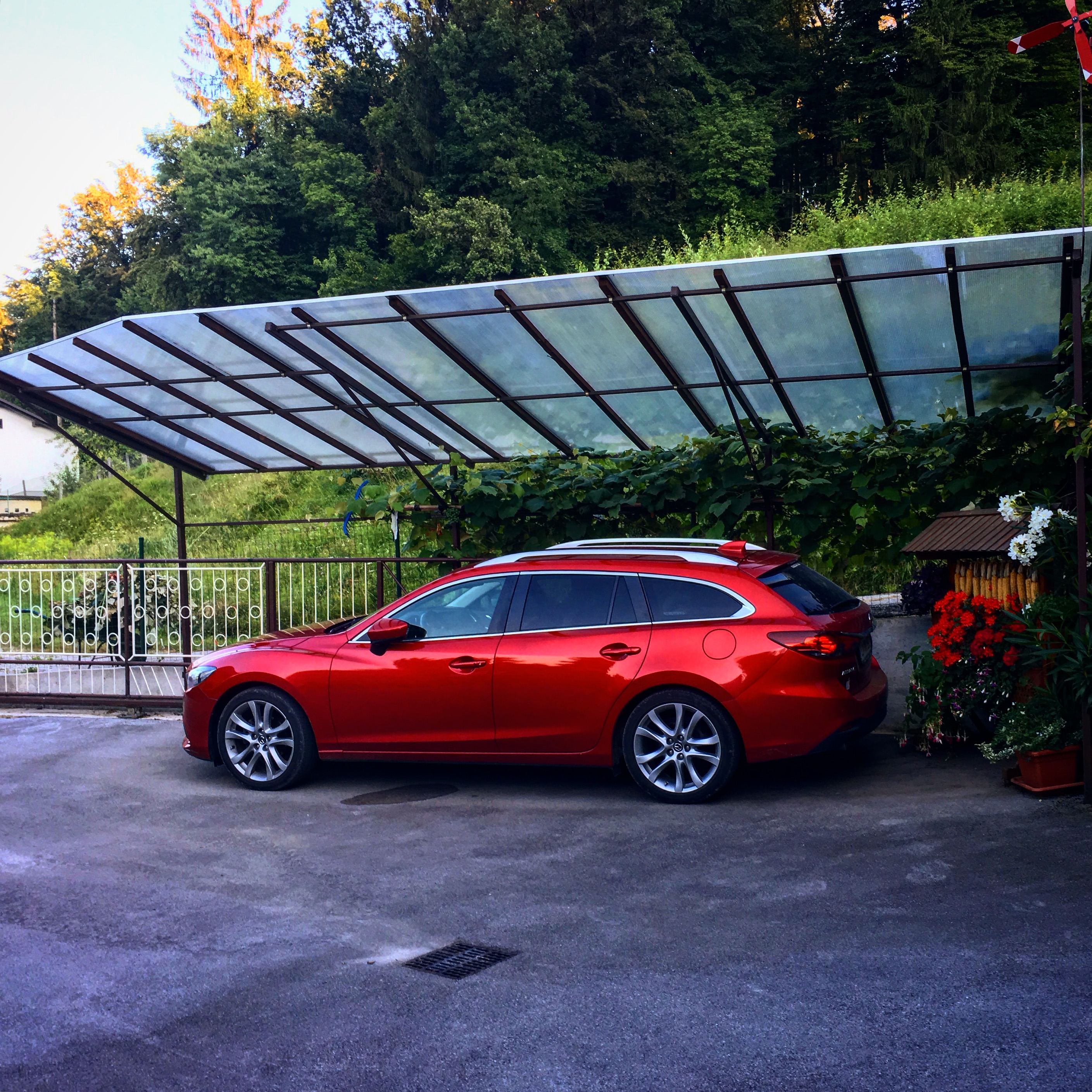

Pri tej tvoji konstrukciji kjer imaš avto spodaj bi me vse drugo skrbelo kot vijačenje plošc. Ker deluje mi preklemansko vitka in premalo prečnih letev in preveč vzdolžnih.
Tudi če je ,zadeva na obali kjer ni snega, je pa veter in taka povrsina odprte strehe je orenk "jadro".
Problem lesa je v tem, da ti bo okoli vijaka (zaradi kondenziranja) lahko se hitreje segnil kot železo prerjavelo.

Vijaki in podložke, nerjavni (inox), za polikarbonat

PRITRDILA ZA POLIKARBONAT. PRITRDILA ZA POLIKARBONAT. POLIKARBONATNE PLOŠČE IN PRITRDILA. Vijaki in podložke, nerjavni (inox), za polikarbonat.
www.pos-plastika.si www.pos-plastika.si

Nazadnje urejeno:
luka51

luka51

Guru
16. avg 2007
14.471
5.766
113
To ne garantira, da bo še naslednjih 10 bp.
Obstajajo neki standardi z razlogom.
Treba je gradit za enkratni dogodek na 20-30 let. Ker samo en je dovolj, da pride do pi*darij*

msenjur

msenjur

Guru
11. sep 2007
27.022
-382
113
Uporabnik Jest je napisal:
Niso alu profili… ampak je kar orenk zelezo… sem pa tudi tako pomislil… ampak bi bilo cel kup enga vrtanja… pa se najbolje bi bilo, ce bi prevrtal in dal vijak z matico na drugi strani… ali pa vrezat navoje… Ker tisti samorezni vijaki so bolj tako za v zelezo… Pa se tam lahko potem vlaga pride not… Drugje imam konstrukcijsko drugace narejeno…
Klikni za razširitev

pol das pa narest te kose. ti bi v vsaki svasarski delavnci znali narest... pa mere, ki so jih pisal so verjetno notranje?

pa ce delas, uporabi za vse inox. ali pa dej vsaj cinkat cevi, pa inox elemente in vijake.

Pbutec

Pbutec

100. registrirani uporabnik
20. jul 2007
15.173
3.637
113
Marlbor
Uporabnik luka51 je napisal:
To ne garantira, da bo še naslednjih 10 bp.
Obstajajo neki standardi z razlogom.
Treba je gradit za enkratni dogodek na 20-30 let. Ker samo en je dovolj, da pride do pi*darij*
Klikni za razširitev
Si spregledal, da se s plastiko pokriva? Bo vedno prej plošče potrgalo, kot pa konstrukcijo ....

H

Hanzi

Guru
27. jul 2007
47.978
6.867
113
pri taščici
Iz kako debelega materiala (in kakšnega!?) bi imel tista ušesa na sliki v prvi objavi?
Lokalno poznam enega kovinarja ki bi ti jih lahko skrivil v tako obliko. Ne vem pa do kake debeline lahko krivi pločevino.
Da pa bi dobil točno tako obliko v trgovini pa se ne spomnim da sem že videl. Bi bilo pa zagotovo cenejše kot pa delo po meri.

H

Hanzi

Guru
27. jul 2007
47.978
6.867
113
pri taščici
S nekaj me zanima.
4 narisane luknje predvidevam da imaš za pritrditev letvice.
Kako pa bi zadevo pritrdil na železo?a racunas samo na to da bo "trenje" (ko boš zategnil letev k profilu) med lesom in železom in železom ter železom držalo letev na mestu?
To se ne zdi malo tvegano

Jest

Jest

iPhone Guru
26. jul 2007
15.501
768
113
Medvode / Slovenija
www.mobile.si
Uporabnik luka51 je napisal:
To ne garantira, da bo še naslednjih 10 bp.
Obstajajo neki standardi z razlogom.
Treba je gradit za enkratni dogodek na 20-30 let. Ker samo en je dovolj, da pride do pi*darij*
Klikni za razširitev
Seveda to ne garantira, da bo se za naslednjih 10 let... Je pa narejeno tako, da bi moralo zdrzati precej obremenitev ...
Uporabnik msenjur je napisal:
pol das pa narest te kose. ti bi v vsaki svasarski delavnci znali narest... pa mere, ki so jih pisal so verjetno notranje?

pa ce delas, uporabi za vse inox. ali pa dej vsaj cinkat cevi, pa inox elemente in vijake.
Klikni za razširitev
Profili na kateres se pritrjuje, so 30x60mm ... tako da ja... mere so notranje ...
Uporabnik Hanzi je napisal:
Iz kako debelega materiala (in kakšnega!?) bi imel tista ušesa na sliki v prvi objavi?
Lokalno poznam enega kovinarja ki bi ti jih lahko skrivil v tako obliko. Ne vem pa do kake debeline lahko krivi pločevino.
Da pa bi dobil točno tako obliko v trgovini pa se ne spomnim da sem že videl. Bi bilo pa zagotovo cenejše kot pa delo po meri.
Klikni za razširitev
Nevem iz kako debelega materiala. Predvidevam, da je odvisno od materiala... Ce bi bila plocevina ali "flohajzen" potem bi po moji oceni bila dovolje debelina okoli 1mm ... Med braksnjem sem v Bauhausu naletel na aluminijast trak, debeline od 2mm dalje ... samo nevem, kako se obnasa aluminij pri "hlednem" krivljenju ... >> https://www.bauhaus.si/ploscati-profil-kantoflex-2-000-x-30-mm-debelina-2-mm-aluminij

Uporabnik Hanzi je napisal:
S nekaj me zanima.
4 narisane luknje predvidevam da imaš za pritrditev letvice.
Kako pa bi zadevo pritrdil na železo?a racunas samo na to da bo "trenje" (ko boš zategnil letev k profilu) med lesom in železom in železom ter železom držalo letev na mestu?
To se ne zdi malo tvegano
Klikni za razširitev
Narisane luknje so za vijake, ki gredo v les... in to drzi dovolj. Nekako podobno imam na tistem nadstresku, kjer je avto... samo tam sem v neki "baubau" trgovini nasel take objemke za okrogle cevi ... a tam so zelezni profili za ptriditev letvi precej tanjsi ...

msenjur

msenjur

Guru
11. sep 2007
27.022
-382
113
predvsem se aluja ne kupuje v bauhausu, ker ga dobis za ceno zlata. mas v lj inox center na letaliski, bo ceneje.

ampak tud tole ti more nekdo zapigat, tko da v vsakem primeru bos moral do enga mojstra. tam ti bo pa on povedal, kaj bo najbolj ustrezno.

Jest

Jest

iPhone Guru
26. jul 2007
15.501
768
113
Medvode / Slovenija
www.mobile.si
To mi je jasno--- ampak zal je tako, da imajo tovrstne trgovine vsaj nekaj informacij dostopnih preko spleta... :D ... Glede "zapiganja"... Ce se da to hladno obdelovati... potem imam tudi doma toliko delavnice, da bi to lahko naredil sam... ce pa je treba kaj segrevat ali s kaksnimi specialnimi orodji to delat, potem pa je bolje, da to pocne specializirana delavnica, ki se tovrstnimi zadevami ukvarja ... Pac iscem mnenja in resitve :D

V

vincent

Guru
Osebje foruma
31. avg 2007
13.296
1.921
113
Če imaš možnost varjenja, bi sam na tvojem mestu, raje naredil L profilčke (mogoče se jih da kje celo kupit), z luknjo na eni strani, na drugi pa privarjen (kar že sam omenjaš, da imaš nekje).
Na prečne jeklena profile daš potem vzdolž les, ki ga privijačiš preko teh L profilov, ter nato še enkrat prečno les (ki ga vijačiš zdaj na les), ter gor kritina (gledano tvojo prvo slike v tej temi...pri tebi je enkrat les, tu bi pa uporabil 2 x les (kar bo manj L profilov), sploh še, če uporabiš malo večji premer lesa vzdolžno (10 x 10 cm)...imaš lahko metrski razmik vmes.

A to si kje na območju z malo snega?
