Zanima me če mi lahko kdo preračuna kakšne U nosilce bi rabil za doma izdelano prikolico oz. mi pove ali so spodaj navedeni primeri merodajni. Dimenzija trupa prikolice je 2300*1660mm in ima skupno težo (enakomerno razporejeno po celi površini) 400kg. Za nosilce bi uporabil U profile 100*50*5 ali 100*50*6 (jeklo S355) dolžine 3300mm. Sprašujem zato ker nisem strojnik in mi statični izračuni ne grejo najbolje ampak delam na temu. Trenutno ne potrebujem točnih izračunov bolj okvirnih da lahko nadaljujem z izgradnjo prikolice (trup je skoraj končan).

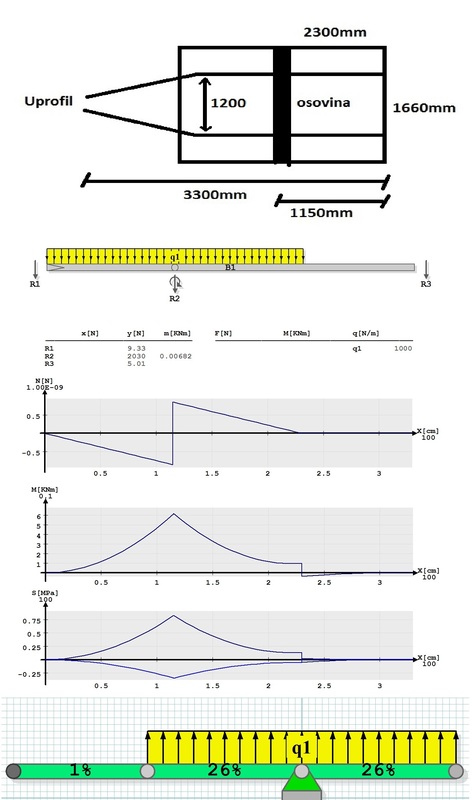

Glede na to da mi računanje ne gre sem zvedel za program (na tem forumu) FrameMaster, ki avtomatsko izračuna obremenitev nosilcev. Tu sem vzel za primer U jekleni profil 100*50*6 S355J2G3 dolžine 3300mm pritrjen samo v eni točki 1150mm od roba u profila (sredina trupa oz. kesona) in ga obtežil z 1000N/m po celotni dolžini kesona (rezultat: 26% obremenitev). Zanima me ali lahko to v grobem uporabim pri izbiri U-Profila za mojo prikolico?
Glede na to da mi računanje ne gre sem zvedel za program (na tem forumu) FrameMaster, ki avtomatsko izračuna obremenitev nosilcev. Tu sem vzel za primer U jekleni profil 100*50*6 S355J2G3 dolžine 3300mm pritrjen samo v eni točki 1150mm od roba u profila (sredina trupa oz. kesona) in ga obtežil z 1000N/m po celotni dolžini kesona (rezultat: 26% obremenitev). Zanima me ali lahko to v grobem uporabim pri izbiri U-Profila za mojo prikolico?
