Vezava motorja za drsna vrata - fotocelica

M

mlacar

Pripravnik
29. avg 2007
441
5
18
Zdravo,

eno pomoč bi rabil.

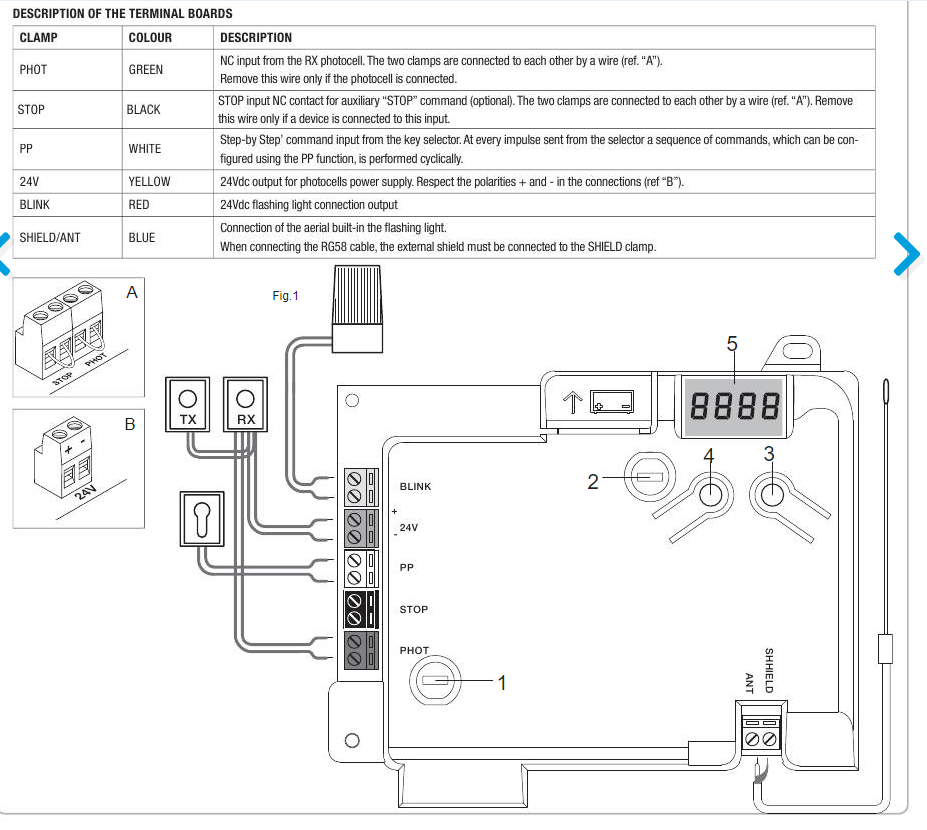

Shema vezave fotocelice:


TX celice ima dva priklopa levi + in desni -

RX celica ima štiri priklop, na levi +, nato - , COM in NC

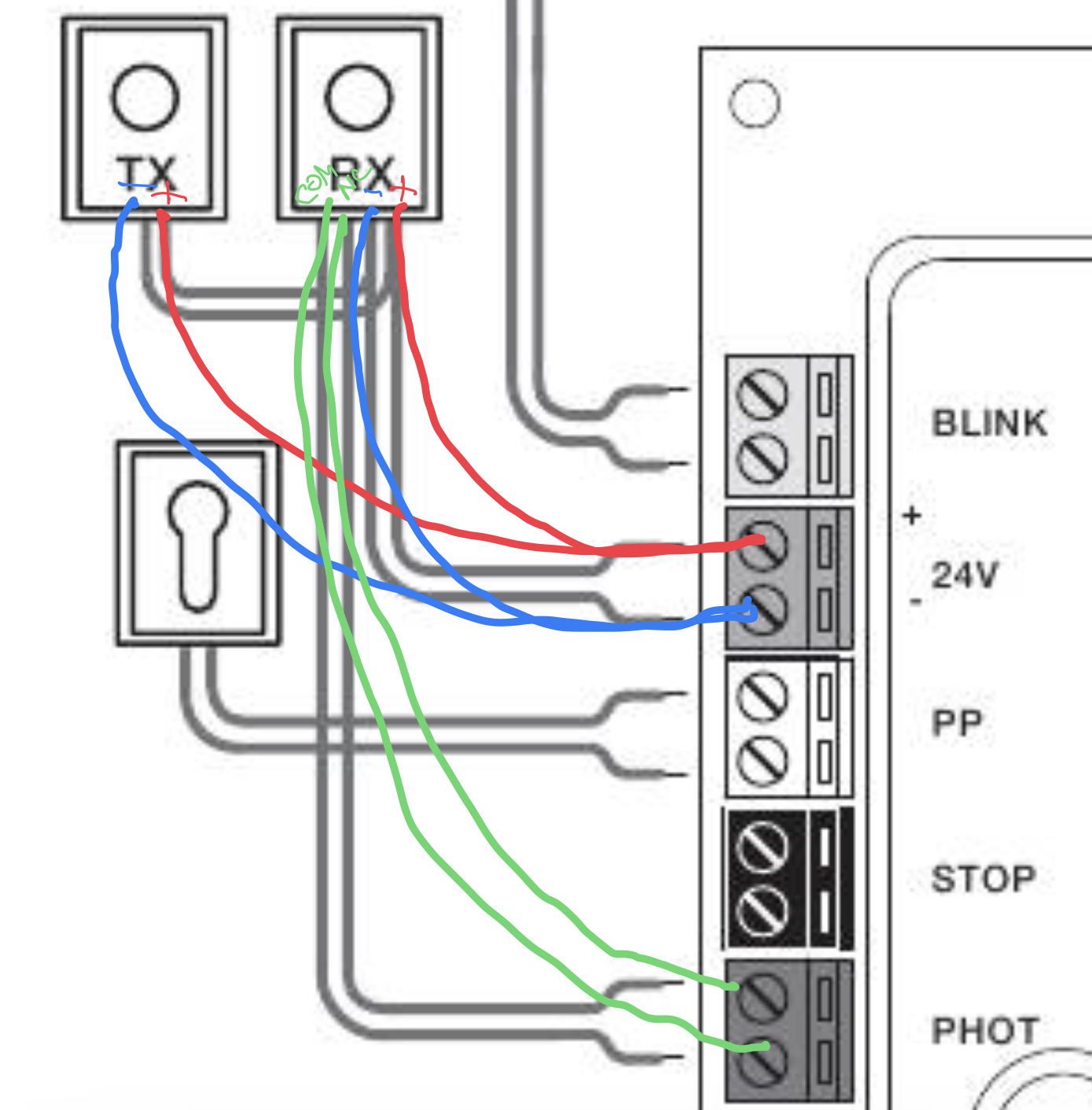

Če gledam zgornjo shremo, moram povezati + iz TX na NC, - iz TX pa na COM, + in - iz RX pa na PHOTO in še NC na 24 + in COM na 24 -

Je tako pravilno kot je narisano?

HVALA!

M

mlacar

Pripravnik
29. avg 2007
441
5
18
Tudi meni ni logično, zato rajši uprašam.

Skica je narisa tako da gre + in - iz RX pa na PHOTO.

  • Všeč mi je
Reactions: krimec
M

mlacar

Pripravnik
29. avg 2007
441
5
18
Ok, potem povežem kot sem napisal:

+ iz TX na NC, - iz TX pa na COM, + in - iz RX pa na PHOTO in še NC na 24 + in COM na 24 -

D

damirj

Guru
9. maj 2012
5.321
2.423
113
Narisal si isto, ampak na oddajni in sprejemni fotocelici je pa odvisno iz katere smeri gledaš kontakte. Ce bi se na sliki narisali kontakte 1 do 4 bi bilo bolj jasno, tako pa izumitelj te sheme predvideva, da elektronike ne bo priklapljal neznalec.

M

mlacar

Pripravnik
29. avg 2007
441
5
18

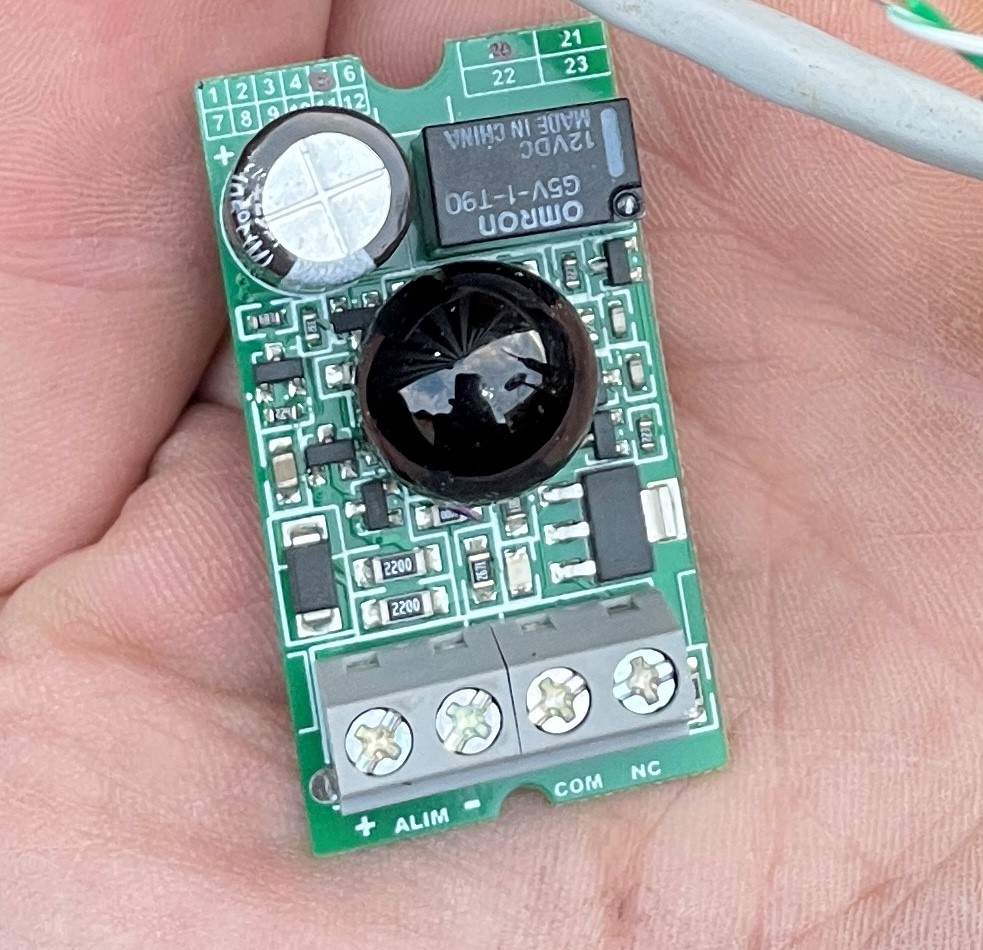

Porti so:

+ - COM NC

Po shemi bi moral + - peljat na PHOTO.


Priponke

  • fdfgd.jpg
    231,2 KB · Ogledi: 104
M

mlacar

Pripravnik
29. avg 2007
441
5
18
Ok hvala, uglavnem povežem kot je narisal Jest.

Kaj pa brika v STOP, v PHOTO pride itak iz RX celice, kaj pa STOP?

HVALA!
