Zanima me, kako se pravilno zveže naslednji primer:
- pri vhodnih vratih je dvojno menjalno stikalo (model GEA - Elektromaterial Lendava)
- pri postelji je enojno menjalno stikalo
- vmes sta dve luči
- z dvojnim menjalnim stikalom prižgeš oz. ugasneš eno in/ali drugo luč
- z enojnim menjalnim stikalom prižgeš in/ali ugasneš drugo luč
- v dozi pri vratih sta dva 3-žilna kabla
- v dozi pri postelji je en 3-žilni kabel



Vprašanje je, kako tole pravilno povezat


Samojed

el. zaščita
Osebje foruma
19. sep 2007
2.157
55
48
Osrednja Slovenija
Takole je samo polovica problema. Točno isto reč imam doma - ker sem prej pozabil, je pri vratih dvojno menjalno stikalo, s katerim prižgem luč na stropu in/ali luč pri postelji. Ko se uležem, pa lahko s stikalom luč pri postelji ugasnem. Shema, ki je narisana, je narisana za luč, ki jo želiš prižgati ali ugasniti z obema stikaloma. Drugo "polovico" dvojnega stikala pa uporabiš kot navadno stikalo, in ker si napisal proizvajalca, rabiš priklopiti samo dve žici - eno na luknjo kjer gre puščica v stikalo in drugo žico v eno izmed obeh lukenj kjer gre puščica iz stikala.


Samojed

el. zaščita
Osebje foruma
19. sep 2007
2.157
55
48
Osrednja Slovenija

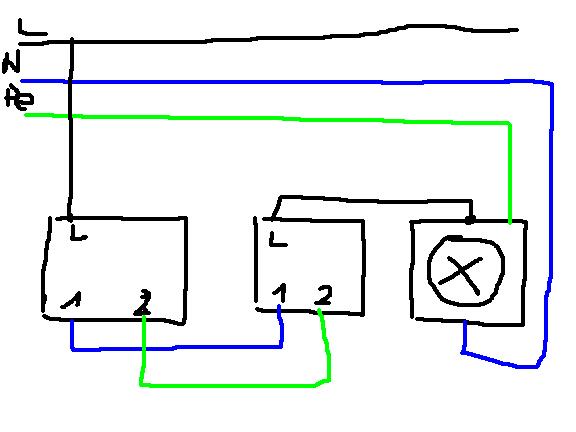

Aja, glede na prvo vprašanje oziroma razpoložljive podatke je pa težko točno svetovat, ker ali manjka del inštalacije ali pa si narobe narisal. A gre res iz stikala do luči kabel ali gre iz doze do luči?


grajbos

Fizikalc
23. mar 2009
2.098
0
36
Od stikal gredo kabli do doze, od tam pa do luči.
Jutri bom tole priklopil in videl, ali deluje...
