spajkalna postaja - prenizka temperatura

hermann

hermann

Guru
19. mar 2014
9.656
6.518
113

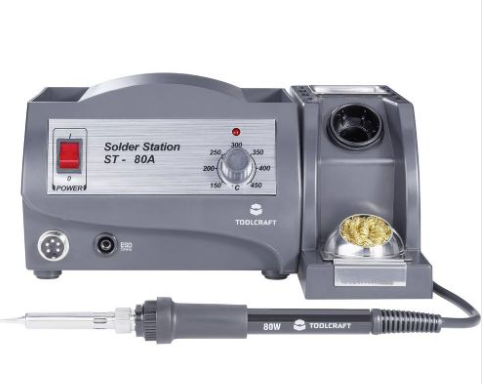

Že leta imam takšno spajkalno postajo:



Sicer nikdar ni bila bohve kaj, zdaj je pa postalo dejansko nemogoče karkoli zlotat. Če dam cin na konico se še nekako stopi, to je pa tudi vse. Sumim, da so 24v pulzi, ki jih postaja pošilja grelcu enostavno prekratki in prehitro nehajo.

Predvidevam, da je guznil senzor temperature.

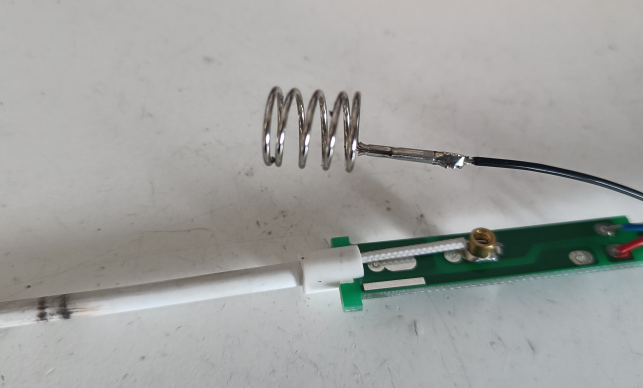

Najbrž je pod tistim plehom skrit čisto navaden termistor... pojma nimam kakšen. Navitje gre drugače okrog grelca in sesname dol.

Kakšna ideja?

Robert

Robert

Majstr
21. jul 2007
2.649
466
83
Tolmin
Ponavadi pregori grelec (tudi "na pol") ;)
Če misliš "pleh" tisto vzmet je to ozemljitev. Grelec in termistor sta integrirana v keramiki in so dokaj standardni.
Na Ali-ju dobiš celo ročico (brez postaje) za 5€ - poglej "Hakko soldering" vendar prej preveri priklope v konektorju

  • Všeč mi je
Reactions: Hondi in hermann
hermann

hermann

Guru
19. mar 2014
9.656
6.518
113
Ročke sem že našel ustrezne, s pravim priklopom (5 pin) in bom kar naročil eno. Obstoječa je sicer 80w kitajske pa ne grejo čez 50, ampak realno bmk za par €. Originalna nova od toolcrafta je 40€, bolniki.

Tega, da je termistor vgrajen v keramiko pa nisem vedel... sem bil ziher da se ona vzet segreje :D

D

damirj

Guru
9. maj 2012
5.282
2.402
113
Potem bi ročko stopilo :) grelec je v keramiki, nekateri pa imajo sicer v konici tudi lahko (tisti bolj nizke wataže)

B

bpfc

Majstr
12. sep 2008
1.902
55
63
Močno dvomim, da je okvara na samem spajkakniku. Jaz bi prej iskal napako v regulatorju. Poglej, če ima regulator še znotraj kakšno nastavitev- trimer- za nastavljanje maximalne temperature. Lahko je slab elektrolit, ki je vezan na tiristor?

hermann

hermann

Guru
19. mar 2014
9.656
6.518
113
Bom preveril tudi na sami postaji...

Sem pa ugotovil, da je na ročki med pinoma 4,5 (senzor) in 1,2 (grelec) stik in to se mi ne zdi prav dobro. Grelec sem odstranil iz ročke in stika ni več. Mi pa ni čisto jasno kako pri tej ročki sploh deluje senzor, ker ima grelec samo 2 žici. Kar najdem nadomestnih grelcev imajo vsi po 4 žice.

hermann

hermann

Guru
19. mar 2014
9.656
6.518
113
No če koga zanima, z novo ročko od Kitajca ni bilo nič. Za sekundo je začela segrevat in je takoj končala kariero. Sem dobil vsaj denar nazaj.

Sem potem s težavo našel primeren grelec na 2 žici za < 2€ in zadeva normalno špila v tastari ročki.
