Rotax 200 motor neznana cev

luka51

Guru
16. avg 2007
14.409
5.685
113

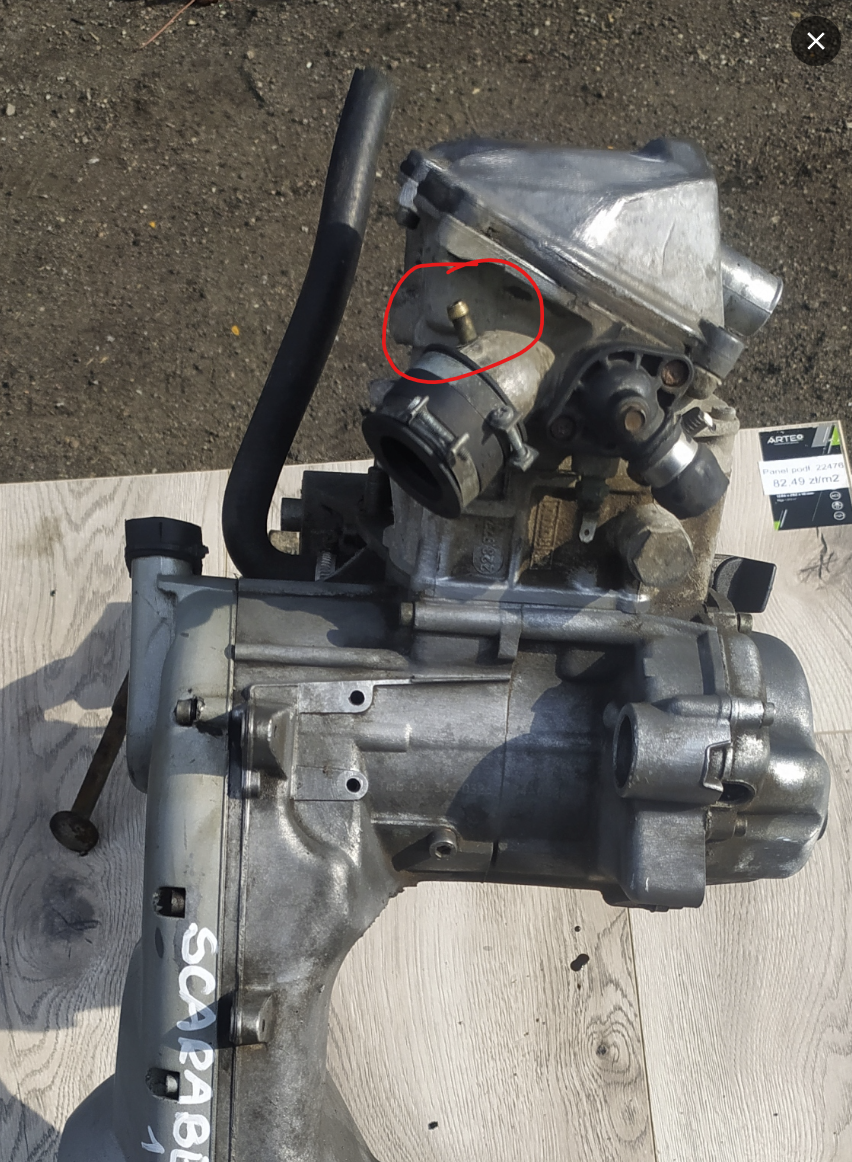

Rihtam ATV, ki je 9 let stal. Motor je Rotax 200. med fergazerjem in glavo je en priklop za cevko tako kot je obkroženo na spodnji sliki (vbistvu je kaj se glave tiče enak motor). Na tem pimpeku je bil ostanek cevi. Torej je bilo nekam priklopljeno ampak nimam pojma kam je to šlo. Guglam zaj že eno uro in ne najdem komplet motorja, kjer bi se videlo kam gre ta cev. Ima kdo kako idejo kam naj to priklopim.


irwin

Majstr
13. mar 2008
1.397
383
83
Poglej pri klasicnem motorju stoenke ali jugota s frgazarjem kam je povratno vtaknjena. ...:p


Kamele0N

YUGOslovanski mehanik Dmitri Mendeleev
23. jul 2008
42.076
5.652
113
Če je to 2T motor (na netu vidim da obstaja 4T verzija za Aprilio Scarabeo.....sam slike ni nikjer)

Potem je to najverjetneje priklop za dvotaktol olje....se pravi bi morala it cevka iz oljne pumpe na to koleno.... pač motor sam dela mešanco....

Če boš to overridal in sam delal mešanco...potem to cevko zapri da ti ne bo vleklo zraka čez (lean burn)....ti bo 2T motor toplotno zaribal (pregrevanje zaradi lean burn)


Kamele0N

YUGOslovanski mehanik Dmitri Mendeleev
23. jul 2008
42.076
5.652
113
Če je motor 4T....po obliki glave se iz slike ne vidi dobro oz ne da sklepat....

In če ta nipl nima luknje skozi v sesalno koleno....

Potem imaš pač ogrevano koleno...da voda čimprej segreje koleno da se bencin lažje atomizira....

V tem primeru bi morala it cevka iz nekje iz hladilnega sistema ali vodne pumpe....


luka51

Guru
16. avg 2007
14.409
5.685
113
4t. Ferg je vodno gret. Zaug ročn. Nikjer ni nič kaj bi delalo oziroma rabilo podtlak. Sesalne cevi nimajo nobenega priklopa. Luknja je seveda skozi. Oddušek iz glave gre v airbox.
Ventil na keslu ni na podtlak ampak na ročko. Nikjer ni drugega kosa te cevke. Milomater. Edina ki bi lahko bla (po barvi cevi) je za izenačevanje pritiska na fergazerju ampak tista gre spodaj pod grušt in itak rabi atmosferski tlak. Trda ko kamen, ni šanse, da je bla sem gor.
Vse sheme kaj obstajajo ne kažejo kaj je sem.


irwin

Majstr
13. mar 2008
1.397
383
83
Rotax direkt info enako ATV servis? Morda poizvedba kam so vgrajevali taisto masino. Glupo vem...mas To zadevo?


luka51

Guru
16. avg 2007
14.409
5.685
113
Benz gre z gravitacijo, ni pumpe.
Zgornja videa nič ne pomagata en ni od pravega, drugega in se vse ostale, kot tudi 101 sliko sem že prej pregledal. In na nobenem ne najdem te jebene cevi.

irwin da rally 200

Morem tak naročit koleno fergazerja in bom še tam vprašal, če mogoce ve kdo na brp-u.
Sheme delov in service manual nima nič o tem.

  • Všeč mi je
Reactions: Kamele0N

luka51

Guru
16. avg 2007
14.409
5.685
113
Zadnja zajla, spredaj klasika disk.

Pa ko bi vsaj kje drugje ta cev visela. Tak pa nikjer nič.


irwin

Majstr
13. mar 2008
1.397
383
83
Sicer glupa ideja vendar poglej na net :INSTALLATION INSTRUCTIONS FOR ROTAX ENGINE TYPE. 125 MAX ( karting masina) . Mas pdf-e sicer litva in juzna afrika stran samo so navodila v eng, morda kaj koristno.


Priponke

  • Screenshot_20240203_165016_Samsung Internet.jpg
    Screenshot_20240203_165016_Samsung Internet.jpg
    197,1 KB · Ogledi: 52

luka51

Guru
16. avg 2007
14.409
5.685
113
Evo misterij rešen. Zaj sn šel še enkrat celi manual skozi sliko po sliko. In evo v engine removal sliko. Sn vedo da to nima kam it.
To je to. spet bom spal danes :D
