Torej, imam klasično web kamero, ki bi jo rad priklopil na akumulator, ki se polni prek sončne celice.

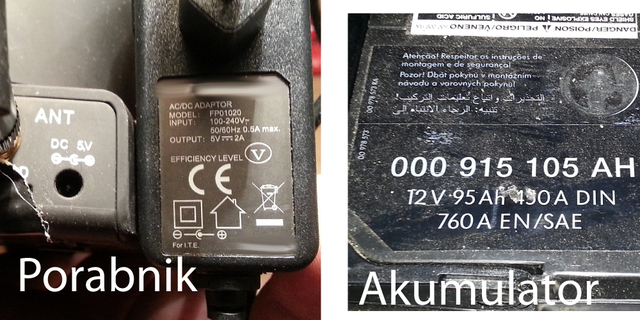

Karakteristike porabnika in akumulatorja so v priloženi sliki.

Katere naprave potrebujem, da bo zadeva delala in na kaj moram paziti, da česa ne skurim. Razsmernik je verjetno overkill. Rad bi nekaj, da bo čimmanj izgub na akumulatorju.

Ps. Štrom ni moj "cup of tea".


Priponke

  • 2398735-setup.jpg
    197,2 KB · Ogledi: 245
A

Apollo8

Mahoney
15. avg 2007
15.290
7.252
113
Citat:
Uporabnik matt pravi:
Torej, imam klasično web kamero, ki bi jo rad priklopil na akumulator, ki se polni prek sončne celice.

Karakteristike porabnika in akumulatorja so v priloženi sliki.

Katere naprave potrebujem, da bo zadeva delala in na kaj moram paziti, da česa ne skurim. Razsmernik je verjetno overkill. Rad bi nekaj, da bo čimmanj izgub na akumulatorju.

Ps. Štrom ni moj "cup of tea".
Klikni za razširitev
V osnovi rabis transformator iz 12V na 5V. Teoreticno bi se ob polnem akumulatorju kamera napajala 210 ur. Potem pa poglej karakteristike soncnih celic in lahko izracunas v kolikem casu napolnijo akumulator. Tko zlo osnovno sem napisal ampak ne dvomim da razumes. Bo pa se kak strucko bolj v detajle sel in me popravil ce sem kje falil.

futuristic

futuristic

geđet frik
Osebje foruma
13. jul 2007
7.910
644
113
Nabavi tole, priklopi na akumulator in nastavi tisti mali potenciomer tako da bo 5V na izhodu:
http://goo.gl/Gz98gV

Ima zelo velik izkoristek tako, da se tudi grel ne bo pri 2A...

Odisej

Odisej

arhivar
Osebje foruma
Administrator
2. sep 2007
7.644
9
113
Alter.si
www.skodelica-s-sliko.com
Ok... kaj imaš na voljo od orodja? Spajkalnik? Multimeter? Ne veš kaj to je*...


Po liniji najmanjšega odpora kupiš polnilec za mobitel, vržeš stran plastiko, zvežeš direkno drat na baterijo, ima da dela. Ni najbolj učinkovita metoda, ampak za domačo uporabo ne bi smelo biti nič narobe. Samo pazi da dobiš res takega, ki ima 2A moči.

Daniel ti je dal malo bolj robustno rešitev, precej vodoodporno, že ima hladilnik, te nima kaj skrbet s tem, pomoje optimalna rešitev. Samo draga.

Če pa bi malo geekal, pa vzemi tole kar ti je futuristic polinkal, boš pa rabil sam nalotat kablčke in zadevo nastavit na pravilno voltažo. Pa pospravit nekam tako, da se bo zračilo in ne bo na vlagi. Imam tudi enega takega doma, deluje čisto solidno, brez da bi se nekaj ful grel.

p.s.: transformator kot pojem sicer drži, rabiš napravo ki se ji reče DC-DC pretvornik (step-down), ki pa nikakor ni transformator, strojno gledano; trafo deluje samo na AC - torej, izmenični napetosti.

*p.p.s.: sprašujem za to, ker pišeš da nisi za štromarijo. Mogoče pa si, pa še ne veš... en kolega, sicer pravnik, se je čist vrgel zdej v elektroniko, naredi tu in tam kako bedarijo, ampak, ima pa zdej delavnico
