priklop avtoojačevalca

Goran_82

Fizikalc
21. jul 2007
1.540
3
38
Potrebujem pomoč pri priklopu tega avtoojačevalca, avtoradio pa nima pre-out za sub:

Imam Audison SRX4, ki ima high level inpute, samo je tako zakompliciran, da nisem prepričan, če ga bom pravilno priklopil. Prosim za pomoč, če razmišljam pravilno:

1. tukaj dam kable ki so sedaj priklopljeni na zadnje zvočnike
2. remote kabel za vklop/izklop ojačevalca, vendar nimam ideje od kod ga naj dobim, saj ga avtoradio nima (original).
3. tukaj priklopim woofer
4. tukaj priklopim zadnje zvočnike
5. plus in minus iz akumulatorja

Prav / narobe?


Priponke

  • 1504144-Audisonsrx4.jpg
    122,8 KB · Ogledi: 248
Nazadnje urejeno:

Goran_82

Fizikalc
21. jul 2007
1.540
3
38
Imaš prav, nerodno sem napisal. Itak je pa akumulator v prtljažniku, tako da bi tudi po moje šlo


Za 2. točko imaš kako idejo? Iz luči mogoče?


NAVI_boy

Fizikalc
29. nov 2007
2.368
0
36
Citat:
Uporabnik Goran_82 pravi:
Imaš prav, nerodno sem napisal. Itak je pa akumulator v prtljažniku, tako da bi tudi po moje šlo


Za 2. točko imaš kako idejo? Iz luči mogoče?

Od kjerkoli, kjer je plus. Če imaš aku v prtljažniku in če se ti ljubi, si lahko spelješ kabel do spredaj do nekega stikala in nazaj.


Ralliart

Fizikalc
26. sep 2007
4.765
3
38
2. Remote plus, malo premeri po konektorju od radija, pomojem ma kaksen plus ki je na kontakt vezan pa ni uporabljen.


Goran_82

Fizikalc
21. jul 2007
1.540
3
38
radia ne morem / ne znam ven vzet, gre za relativno eksotičen avto in nebi rad podiral pol avta zaradi enega kabla. Najraje bi to vse rešil v prtljažniku in čim enostavneje. Če bi vzel elektriko iz zadnjih luči ali osvetlitve tablice, kako bi to najenostavneje naredil?


sad

Guru
24. avg 2007
21.046
9.688
113
Iz luči ti verjetno ne bo šlo, saj ti bo varovalko kurilo. Naj pa kdo drug pove, namreč sam nimam pojma o tem.


DJ_Beat

Dacar
23. jul 2007
4.204
3
38
Kranj
rener.info
Iz luci bi lahko vzel strom recimo za rele, preko katerega bi potem vkljucil ojacevalec. Iz samih luci ne bo slo, ker bo sla varovalka


Ralliart

Fizikalc
26. sep 2007
4.765
3
38
Citat:
Uporabnik DJ_Beat pravi:
Iz luci bi lahko vzel strom recimo za rele, preko katerega bi potem vkljucil ojacevalec. Iz samih luci ne bo slo, ker bo sla varovalka

Sej remote kabel zalaufa rele v ojacevalcu. Mislim da tukaj ni problema ker remote pozre v mili enotah


Goran_82

Fizikalc
21. jul 2007
1.540
3
38
Hvala vsem za pomoč. Sedaj pa me še samo zanima, kako izvesti priklop remote iz luči (nisem štromar!)?

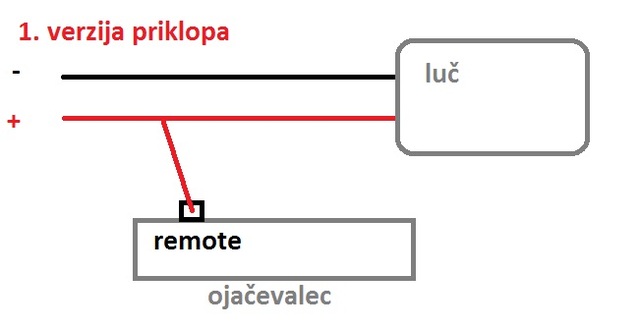

Verzija 1:


Priponke

  • 1506061-1verzija.jpg
    20,3 KB · Ogledi: 209

Ralliart

Fizikalc
26. sep 2007
4.765
3
38

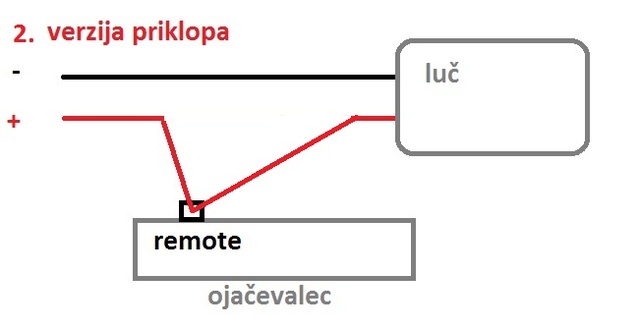

Sej v bistvu si narisal isto na obeh slikah, ampak nima veze. Vse kar rabs narest je da vzames plus kabel ki gre na luc in nima veze al bos plus remote kabel iz ojacevalca priklopil pred konektorjem, za konektorjem k gre na luc, ali olupil plus zico iz luci in priklopil plus iz remote ojacevalca, sam naredi lepo, tu nimas kej zahebat.
