Ozemljitvena sonda?

M

MUC

Majstr
4. sep 2007
1.751
108
63
Pozdravljeni,
zmontirali so mi sončno elektrarno in mi do tal pripeljali ozemljitveni kabel, na katerega moram sam v zemljo zmontirat ozemljitveno sondo. Baje naj bi bila dolga 1.5m in da rabim 2 ali 3 kom sond. Sedaj pa me zanima ali samo ena res ni dovolj?

Hvala!

Floki

Floki

Guru
6. sep 2007
10.128
3.185
113
Za njih je dovolj, za dobro ozemljitev pa ne, edino če imaš blato/glino na lokaciji kjer jo misliš zakopati. To gre pri njih bolj tako v smislu samo što nije. Jaz sem ji hotel zabiti pa imam na žalost preveč kamnito tako da ni šlo (imamo na šihtu vse za izvedbo) tako da sem na koncu 25 m valjanca zakopal.
Je pa to njihovo poročilo od inštalacij ena burleska. Imel sem izvajalce iz posavja, poročilo je nareidl en model iz Koroške, po moje sploh ne ve kje je naša vas. Da o delovaju prenapetostnih odvodnikov seveda ne vedo nič. On je tam da zmontira ostalo mu dol visi.

Floki

Floki

Guru
6. sep 2007
10.128
3.185
113
1,5 m ima 30-50ohm ob suši še kaj več. Vzemi 3 po 1,5 poglej če Setnikar še sploh dela.

M

MUC

Majstr
4. sep 2007
1.751
108
63
Ohm meter imam, med čim se meri upornost?
Težava je v tem, da so mi kabel pripeljali pred hišo, kjer je zelenica 2*2 metra in če morajo biti sonde 2m narazen lahko dam samo dve :)

Floki

Floki

Guru
6. sep 2007
10.128
3.185
113
Uporabnik MUC je napisal:
Ohm meter imam, med čim se meri upornost?
Težava je v tem, da so mi kabel pripeljali pred hišo, kjer je zelenica 2*2 metra in če morajo biti sonde 2m narazen lahko dam samo dve :)
Klikni za razširitev

Na 2 metra narazen lahko daš tudi dve ki sta daljši od 2 m, tudi 5 brez problema. Se malenkost izgubi na upornosti zaradi bližine ampak ne toliko kot "majstri" radi govorijo. Za meritev rabiš pa drug instrument in ne navadnega unirvezalca.

javr

javr

Guru
6. dec 2011
1.922
1.145
113
Uporabnik MUC je napisal:
Ohm meter imam, med čim se meri upornost?
Klikni za razširitev
(po mojem) med fazo in zemljo.
jaz bi vzel fazo pred fidom -> ampermeter -> likalnik -> nula -> zapiši koliko amperov.
Ponovi vajo:
faza pred fidom -> ampermeter -> likalnik -> zemlja -> zapiši koliko amperov.
Poročaj kaj pokaže.

  • Haha
Reactions: Piton
Floki

Floki

Guru
6. sep 2007
10.128
3.185
113
Uporabnik javr je napisal:
(po mojem) med fazo in zemljo.
jaz bi vzel fazo pred fidom -> ampermeter -> likalnik -> nula -> zapiši koliko amperov.
Ponovi vajo:
faza pred fidom -> ampermeter -> likalnik -> zemlja -> zapiši koliko amperov.
Poročaj kaj pokaže.
Klikni za razširitev

Ne mu teh neumnosti pisat da ne bo res kaj delal.
Meritev upornosti ozemljila se dela med ozeljilom in oddaljeno zemljo ki mora biti ca 10 dolžin dimenzije ozemljila.

javr

javr

Guru
6. dec 2011
1.922
1.145
113
a ne bi "neumna" metoda tudi nekaj pokazala? Nula gre nazaj v distribucijski trafo po žici, zemlja pač po zemlji; slučajno vem da je v industrijskem okolju razlika tako majhna da je težko merljiva, kako je pa pri hišah, pa ne vem; zna pa biti ta metoda nevarna če je zemlja prekinjena ker tako daš na potencial faze vse kovinske dele v hiši, tako da tega raje ne bi poskušal z likalnikom, ampak najprej s kakšnim grelcem ki nima več kot 6-7W, npr. 1, 2

Matko

Matko

pohodnik
18. jul 2007
5.625
722
113
Uporabnik javr je napisal:
a ne bi "neumna" metoda tudi nekaj pokazala? Nula gre nazaj v distribucijski trafo po žici, zemlja pač po zemlji; slučajno vem da je v industrijskem okolju razlika tako majhna da je težko merljiva, kako je pa pri hišah, pa ne vem; zna pa biti ta metoda nevarna če je zemlja prekinjena ker tako daš na potencial faze vse kovinske dele v hiši, tako da tega raje ne bi poskušal z likalnikom, ampak najprej s kakšnim grelcem ki nima več kot 6-7W, npr. 1, 2
Klikni za razširitev
Ne piši neumnosti!

Floki

Floki

Guru
6. sep 2007
10.128
3.185
113
Uporabnik javr je napisal:
a ne bi "neumna" metoda tudi nekaj pokazala? Nula gre nazaj v distribucijski trafo po žici, zemlja pač po zemlji; slučajno vem da je v industrijskem okolju razlika tako majhna da je težko merljiva, kako je pa pri hišah, pa ne vem; zna pa biti ta metoda nevarna če je zemlja prekinjena ker tako daš na potencial faze vse kovinske dele v hiši, tako da tega raje ne bi poskušal z likalnikom, ampak najprej s kakšnim grelcem ki nima več kot 6-7W, npr. 1, 2
Klikni za razširitev

Lahko bi dal na ozemljilo in pa zbiralko če ima navaden unirvezalca. To bi bil še najbližji približek realne vrednosti.

H

Hanzi

Guru
27. jul 2007
47.999
6.879
113
pri taščici
Uporabnik MUC je napisal:
Pozdravljeni,
zmontirali so mi sončno elektrarno in mi do tal pripeljali ozemljitveni kabel, na katerega moram sam v zemljo zmontirat ozemljitveno sondo. Baje naj bi bila dolga 1.5m in da rabim 2 ali 3 kom sond. Sedaj pa me zanima ali samo ena res ni dovolj?

Hvala!
Klikni za razširitev
Kdo ti je delal SE?
Ker vecina dela brez tega kabla. Naj bi prenapetostna zascita opravila njegovo funkcijo. Ki.pa ne bo zastonj ko jo bo skurilo.
O kakšnih meritvah nimam pojma kdaj naj bi jih naredil. Pa sem bil prisoten pri dveh SE.

J

johan_blond

Guru
19. jul 2007
2.872
1.594
113
Uporabnik Hanzi je napisal:
Ker vecina dela brez tega kabla. Naj bi prenapetostna zascita opravila njegovo funkcijo. Ki.pa ne bo zastonj ko jo bo skurilo.
Klikni za razširitev
Majhna opomba, meni so enkrat strokovnjaki razlagali (sicer povsem druga zadeva), da prenapetostna zaščita kvalitetno opravi svoje delo samo v primeru kvalitetne ozemljitve.
(Tako da verjetno ni "ali prenapetostna zaščita ali ozemljitev" ampak "prenapetostna zaščita IN ozemljitev")

H

Hanzi

Guru
27. jul 2007
47.999
6.879
113
pri taščici
Uporabnik johan_blond je napisal:
Majhna opomba, meni so enkrat strokovnjaki razlagali (sicer povsem druga zadeva), da prenapetostna zaščita kvalitetno opravi svoje delo samo v primeru kvalitetne ozemljitve.
(Tako da verjetno ni "ali prenapetostna zaščita ali ozemljitev" ampak "prenapetostna zaščita IN ozemljitev")
Klikni za razširitev
Kaj naj poklicem inspektorja pa da tele monterje SE vzame mal pod drobnogled?
Sem ze pred casom (spomladi)!vprasal v elektrarna temi al kje ze ker moj "stromar" je vztrajal na ozemljitvi panelov in povezavi na valjanec, monterji pa da to opravi dc prenapoetostna varovalka.

Floki

Floki

Guru
6. sep 2007
10.128
3.185
113
Uporabnik johan_blond je napisal:
Majhna opomba, meni so enkrat strokovnjaki razlagali (sicer povsem druga zadeva), da prenapetostna zaščita kvalitetno opravi svoje delo samo v primeru kvalitetne ozemljitve.
(Tako da verjetno ni "ali prenapetostna zaščita ali ozemljitev" ampak "prenapetostna zaščita IN ozemljitev")
Klikni za razširitev

Točno to, in ker ozemljitev ne delajo tam kjer ni direktno v glavno omarico in na glavno izenačitev vezano so tisti prenapetostni odvodniki samo za okras.
Važno da je hitro narejeno in se pokasira. Meritve in njihovo poročilo je pa tudi burleska.

motoroki

motoroki

Fizikalc
30. maj 2022
558
123
43
Kje si pa našel ta predpotopni instrument? ta je namenjen samo za merjenje ozemljenosti el. naprav, ne ponikalne upornosti, kot bi rad avtor, če sem prav prebral na hitro.

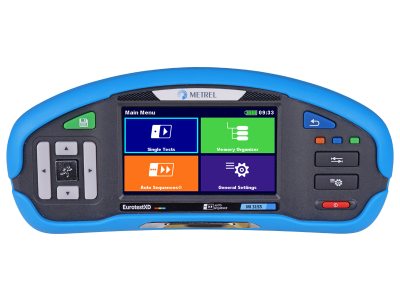

to se sedaj uporablja:

Floki

Floki

Guru
6. sep 2007
10.128
3.185
113
To se danes uporablja in je edino s čemer se meri ozemljitveno. To kar ima uporabnik je verjetno navaden digitalni merilnik


S tem pa lahko izmeri samo na način kot na spodnji sliki s tem da je namesto tistega cevovoda npr zbiralka v omarici c1 in c2 priključka pa sta klasična na multimetru. Seveda je ta metoda skrajni primer in se je ne uporablja sploh če ne veš kaj delaš ker je lahko rezultat popolnoma napačen.
