Nadgradnja (eeprom hack) multimetra UT210E

Citat:
Uporabnik futuristic pravi:
Multimeter Uni-T UT210E ima čip DTM0660, ki ima objavljeno dokumentacijo o konfiguraciji preko eeproma.

Posledično se da ta multimeter in tiste z enakim čipom (UNI-T 139C, Velleman DV4100, Tekpower TP40, Victor VC921,ennoLogic eM860T) nadgraditi z določenimi opcijami, ki so sicer na voljo samo v veliko dražjih modelih.

Par stvari, ki jih spodnji postopek pofixa:
- Count 6200
- Power off po30min
- Backlight čas 3min
- Alarmi onemogočeni
- NCV prikaz v mV
- DC kot privzet način

Postopek je precej enostaven; rabimo samo en arduino in par žičk.

Najprej je potrebno odstraniti baterije in preklopiti vrteč gumb na "~V".
Potem lahko odstraniš zadnjo stranico.

Nato povežeš vezje z (izklopljenim) arduinotom takole:

Vštekaš arduinota v usb, odpreš serial port monitor v arduino IDE in poženeš kodo:

Koda:

 #include <Wire.h>
const int I2C_ADDR = 0x50;

void MODeeprom() {

  Serial.print("\n...Flashing EEPROM...\n");

  //Dotless mode calibration data, copied from 0x50, 0x51
  writeByte(I2C_ADDR, 0x56, (byte) 0x00);
  writeByte(I2C_ADDR, 0x57, (byte) 0x00);

  writeByte(I2C_ADDR, 0xFB, (byte) 0x1E); //Power off after 30min
  writeByte(I2C_ADDR, 0xFC, (byte) 0xB4); //Backlight time 3min

  //Count 6200
  writeByte(I2C_ADDR, 0x12, (byte) 0x38);
  writeByte(I2C_ADDR, 0x13, (byte) 0x18);

  //Alarms disabled
  writeByte(I2C_ADDR, 0x16, (byte) 0xFF);
  writeByte(I2C_ADDR, 0x17, (byte) 0xFF);
  writeByte(I2C_ADDR, 0x18, (byte) 0xFF);
  writeByte(I2C_ADDR, 0x19, (byte) 0xFF);
  writeByte(I2C_ADDR, 0x1C, (byte) 0xFF);

  //With selector in 2A order:
  writeByte(I2C_ADDR, 0x87, (byte) 0x1C);  //Dotless DCA
  writeByte(I2C_ADDR, 0x97, (byte) 0x1D);  //Dotless ACA
  writeByte(I2C_ADDR, 0xA7, (byte) 0x1C);  //Dot DCA
  writeByte(I2C_ADDR, 0xB7, (byte) 0x1D);  //Dot ACA

  //With selector in 20A order:
  writeByte(I2C_ADDR, 0x8B, (byte) 0x18);  //Dot DCA
  writeByte(I2C_ADDR, 0x9B, (byte) 0x19);  //Dot ACA

  //With selector in NCV Display in mV
  writeByte(I2C_ADDR, 0x9C, (byte) 0x02);
  writeByte(I2C_ADDR, 0xAC, (byte) 0x1D);

  //With selector in 100A order is: (DC)A - (AC)A
  writeByte(I2C_ADDR, 0x8D, (byte) 0x1A);
  writeByte(I2C_ADDR, 0x9D, (byte) 0x1B);

  //With selector in V range order is: V(DC) - V(AC) - V(DC mV) - V(AC mV)
  writeByte(I2C_ADDR, 0x8E, (byte) 0x03);
  writeByte(I2C_ADDR, 0x9E, (byte) 0x04);
  writeByte(I2C_ADDR, 0xAE, (byte) 0x05);
  writeByte(I2C_ADDR, 0xBE, (byte) 0x06);
}

void printHex(int num, int precision) {
  char tmp[16];
  char format[128];

  sprintf(format, "%%.%dX", precision);

  sprintf(tmp, format, num);
  Serial.print(tmp);
}

void setup() {

  Serial.begin(9600);
  Wire.begin();
  Serial.print("\n...Before EEPROM Dump...\n");
  dumpEEPROM();
  delay(10);

  //MODeeprom();

  delay(10);
  Serial.print("\n...After EEPROM Dump...\n");
  dumpEEPROM();
}
void loop() {}

void dumpEEPROM()
{
  for (int i = 0; i < 256; i++) {
    byte b = readByte(I2C_ADDR, i);
    //Serial.print(b, HEX); Serial.print(" ");
    printHex(b, 2); Serial.print(" ");
    if ((i + 1) % 16 == 0) Serial.println();
  }
  Serial.println();
}

void writeByte(int i2cAddr, unsigned int addr, byte data) {
  Wire.beginTransmission(i2cAddr);
  Wire.write(addr);
  Wire.write(data);
  Wire.endTransmission();
  delay(5);
}

byte readByte(int i2cAddr, unsigned int addr) {
  byte data = 0x00;
  Wire.beginTransmission(i2cAddr);
  Wire.write(addr);
  Wire.endTransmission();
  Wire.requestFrom(i2cAddr, 1);
  while (!Wire.available()) ;
  data = Wire.read();
  return data;
}

Izpiše se ti vsebina eeproma (2x). Shrani si jo nekam na varno za backup...

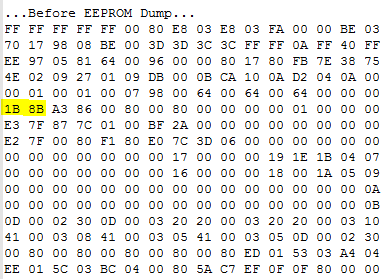

Npr pri meni je bilo:

Nato 1 in 2 byte v 6 vrstici vneseš v 9 in 10 vrtico kode v arduinotu.

Npr moj primer:
Na teh lokacijah imam "1B" in "8B", kar sem dal v arduino kodo takole:
writeByte(I2C_ADDR, 0x56, (byte) 0x1B);
writeByte(I2C_ADDR, 0x57, (byte) 0x8B);


Nato v 69 vrstici odkomentiraš //MODeeprom(); da postane: MODeeprom();

Sedaj ponovno poženeš kodo in arduino bo zapisal nove vrednosti v eeprom.

To je to.

Par fotk (uporabil sem diy pogo pins pripomoček, da mi ni bilo treba nič lotati...)

(pini so zviti namenoma, ker je 1.27mm razmika)

Več o tem hacku: http://www.eevblog.com/forum/testgear/a-look-at-the-uni-t-ut210e/
