Elektro "navijanje" cevi (stranice rastlinjaka)

R

raners

Majstr
4. mar 2008
2.706
365
83
Hej vsem... ;)

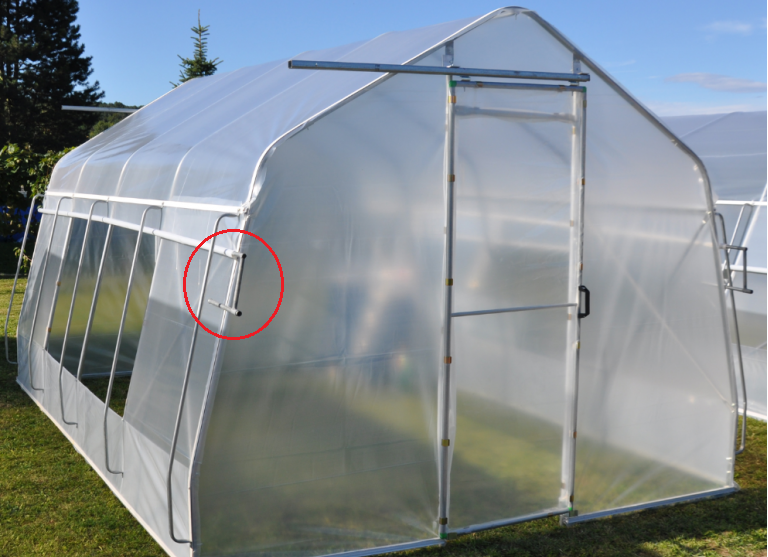

Prosil bi vas za pomoč pri izvedbi električnega (baterijskega) navijanja cevi stranice rastlinjaka.. Rad bi nekako naredil, da bi lahko elektronsko navijal (vrtel) pocinkano cev pri stranici rastlinjaka, ki z vrtenjem cevi navija folijo na cev in s tem "dviguje" (odpira) stranico rastlinjaka, ki je označena na naslednji sliki:



Torej, to pocinkano cev bi rad "navijal" (vrtel) elektronsko. Sedaj je tak, da k sebi potegneš ročaj, ročno naviješ (gor) ali odviješ stranico (dol) in potem ročaj zatakneš nazaj (tako kot prikazuje slika).

Upoštevajmo, da bo morebitna rešitev pod milim nebom (na prostem), torej bi morala bit tudi vremensko odporna. Sama pocinkana cev je sicer dokaj lahka, vendar je dovolj težka, da če nebi bila zataknjena, bi se samodejno zaprla (no, saj je logično...).

Sam sem nekak pomislil, da bi na cev pritrdill nek zobnik in potem z neko verigo ali "tračnicami" ta zobnik premikal gor in dol..

Mogoče obstaja kakšna enostavna rešitev... ;) Vsak nasvet dobrodošel... ;)

Jest

Jest

iPhone Guru
26. jul 2007
15.340
672
113
Medvode / Slovenija
www.mobile.si
Problem bi znal biti, ker ta palica ni vedno na istem mestu ampak se sousca dol, ko odvijas polivinil… V bistvu je nanjo navit polivinil … Za elektricno odpiranje in zapiranje bi pomoje moral pogruntat nek drugacen sistem…

Matko

Matko

pohodnik
18. jul 2007
5.558
688
113
Uporabnik raners je napisal:
Hej vsem... ;)

Prosil bi vas za pomoč pri izvedbi električnega (baterijskega) navijanja cevi stranice rastlinjaka.. Rad bi nekako naredil, da bi lahko elektronsko navijal (vrtel) pocinkano cev pri stranici rastlinjaka, ki z vrtenjem cevi navija folijo na cev in s tem "dviguje" (odpira) stranico rastlinjaka, ki je označena na naslednji sliki:

Poglej priponko 54033

Torej, to pocinkano cev bi rad "navijal" (vrtel) elektronsko. Sedaj je tak, da k sebi potegneš ročaj, ročno naviješ (gor) ali odviješ stranico (dol) in potem ročaj zatakneš nazaj (tako kot prikazuje slika).

Upoštevajmo, da bo morebitna rešitev pod milim nebom (na prostem), torej bi morala bit tudi vremensko odporna. Sama pocinkana cev je sicer dokaj lahka, vendar je dovolj težka, da če nebi bila zataknjena, bi se samodejno zaprla (no, saj je logično...).

Sam sem nekak pomislil, da bi na cev pritrdill nek zobnik in potem z neko verigo ali "tračnicami" ta zobnik premikal gor in dol..

Mogoče obstaja kakšna enostavna rešitev... ;) Vsak nasvet dobrodošel... ;)
Klikni za razširitev
Prva ideja:
Na levo cev narediš vodilo za "voziček"
in uporabiš 12V motorček od avto brisalca.

M

mirator

Zelenc'
14. jun 2020
27
5
3
Bistvo je, da se mora elektromotorni pogon dvigovati in spuščati z rotirajočo cevjo. Lahko poiščeš primerni pogon za roloje, kot je npr. tale:

POGON ELEKTROMOTORNI GAPOSA SIDEONE LP 250M 230V

MOTOR ZA ROLO VRATA
www.tehnoshop.net www.tehnoshop.net
Napajanje pa pripelješ s finožičnim kablom, ki prosto visi v zraku, da se lahko pri dviganju zvije v črko U.

R

raners

Majstr
4. mar 2008
2.706
365
83
Ja, to da se cev rotira in premika, tudi meni nekak ne gre v enačbo.. :D

Matko , očitno imaš dobro idejo.. Lahko poveš kaj več o tem vodilu za "voziček"? Če pogooglam, najdem samo linearna vodila (gor-dol)..

mirator , sicer vredu ideja, ampak je cena kar močna... ;) Super bi bila seveda precej cenejša varianta..

Drugače ideje s kakim motorčkom od avta se mi najbolj dopadejo.. ;)

Nazadnje urejeno:
R

roCkY

Majstr
2. sep 2007
2.469
352
83
Tole res ni tolk simpel kolker na prvi pogled zgleda. Nenazadnje je zadeva zunaj.


tega vprašaj, če ima kako cenovno sprejemljivo rešitev za te mini rastlinjake
brez termostata je tole itak brezveze, pol pa rabiš še stikala za pozicijo nekje v sistemu,....

precej se uporablja fiksni motor s kardanom v naših koncih. Je pa tu seveda problem za kratek rastlinjak, ker ne morre odpirat do konca objekta. Ampak je treba cca. 4 metre od konca.
Verjetno je kaka slika na gornjem linku...
obstajajo tudi variante kjer motor potuje skupaj s folijo
kaj zadnja leta vgrajujejo v profi programu pojma nimam

mal poglej kaj kitajci in korejci ponujajo...

J

Janez_Krajnski

Majstr
5. avg 2011
1.041
186
63
Okolica Ormoža
Uporabnik raners je napisal:
Ja, to da se cev rotira in premika, tudi meni nekak ne gre v enačbo.. :D

Matko , očitno imaš dobro idejo.. Lahko poveš kaj več o tem vodilu za "voziček"? Če pogooglam, najdem samo linearna vodila (gor-dol)..

mirator , sicer vredu ideja, ampak je cena kar močna... ;) Super bi bila seveda precej cenejša varianta..

Drugače ideje s kakim motorčkom od avta se mi najbolj dopadejo.. ;)
Klikni za razširitev
Mogoče bi šlo na ta način, da na mestu, kjer je ročaj za navijanje in spuščanje, zmontiraš podobno jermenico, kot je pri okenskih roletah (v notranjosti škatle z roleto). Nekoliko višje - tam, kjer imaš lok - pa zmontiraš motorček z enako jermenico. Ko se zavrti v eno stran, se z zgornje jermenice odvija trak, s tem se cev spušča in trak se navija na spodnjo jermenico, folija pa se odvija. Ko zavrtiš motorček v drugo stran, pa se folija navija, trak na spodnji jermenici pa se odvija, na zgornji pa navija. Lahko se uporabi tudi tanjša jeklena pletenica - zajla (premer cca 2 mm).

N

ncnifrej

Guru
14. avg 2013
1.962
812
113
zobata letev? veriga (spodaj motor, na vrhu prosto vrteč zobnik - da je veriga napeta, vmes zobnik na katerea namontiras to rocko)?

drobni tisk - teoretik :)

novaa

novaa

Pubec
19. jul 2007
8.291
1.061
113
Kaj pa navaden baterijski vrtalnik v cinkano cev pa nastavek za njega.... Not pikneš in gasa.
Zaj razen če bi rad avtomatizirano in neodvisno od tebe... Potem bo treba dražjo izvedbo s senzoriko.

R

raners

Majstr
4. mar 2008
2.706
365
83

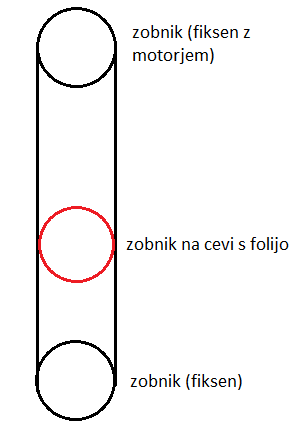

ncnifrej , si mislil nekako tako, kot prikazuje spodnja slika?

Na zgornjem zobniku motor, spodnji zobnik na fiksnem mestu, rdeč zobnik pa se z vrtenjem tudi premika gor ali dol...

  • Všeč mi je
Reactions: ncnifrej
R

raners

Majstr
4. mar 2008
2.706
365
83

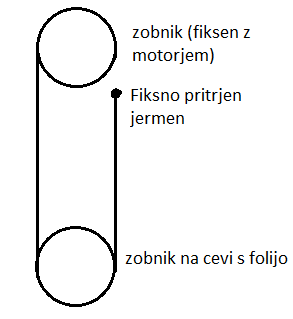

Če bi dobil kak zobati jermen, bi izboljšava lahko bila naslednja:

Ta zobati jermen bi se navijal na zgornji zobnik, zobnik na cevi s folijo pa bi se vrtel gor-dol... Tako bi tudi verjetno šlo, ne?

N

ncnifrej

Guru
14. avg 2013
1.962
812
113
Uporabnik raners je napisal:
Če bi dobil kak zobati jermen, bi izboljšava lahko bila naslednja:
Poglej priponko 54043
Ta zobati jermen bi se navijal na zgornji zobnik, zobnik na cevi s folijo pa bi se vrtel gor-dol... Tako bi tudi verjetno šlo, ne?
Klikni za razširitev
najbrz
edin pomislek pri tvoji izvedbi imam - da dol grede - se bo odvilo do konca? ker bo cev vedno lazja - zna "preskocit"? pri veriga varianti ga pa "potegne" dol.

ne vem.. teoretik :)

  • Všeč mi je
Reactions: raners
Gonzo

Gonzo

Guru
1. sep 2007
8.931
8.972
113
EU
Obrni sistem kontra. Zgoraj folijo odreži in jo navij na še eno cev, kot spodaj. Spodnja ostane in se ne navija. Navija se samo zgornja, vedno na isti višini. Spodnja se samo dviga in spušča, brez vrtenja.

  • Všeč mi je
Reactions: Samo Izoliranc in ncnifrej
S

slojanez

Pripravnik
23. nov 2011
30
9
8
Uporabnik WeWatchingYou je napisal:
Tole bi se dalo uporabiti, ampak je problem vododpornost.

Pogonski motor za rolete E-ast, 13 Nm, največja vlečna moč 29 kg, ER1040-13 - MegaShop spletna trgovina - Megashop.si

Zmogljiv in tih motor roletne rolete.Besedilo je strojno prevedeno. - Megashop
www.megashop.si www.megashop.si
Klikni za razširitev
Uporabnik raners je napisal:
Če bi dobil kak zobati jermen, bi izboljšava lahko bila naslednja:
Poglej priponko 54043
Ta zobati jermen bi se navijal na zgornji zobnik, zobnik na cevi s folijo pa bi se vrtel gor-dol... Tako bi tudi verjetno šlo, ne?
Klikni za razširitev
Kot tukaj, na vrhu izvedba vitla, zajla okoli cevi za navijanje (2x ali 3x da se zagotovi oprijem ali jer enica z v utorom, da se zajla zagozdi) in to je to. Seveda se končna stikala...

Matko

Matko

pohodnik
18. jul 2007
5.558
688
113
Uporabnik raners je napisal:
Ja, to da se cev rotira in premika, tudi meni nekak ne gre v enačbo.. :D

Matko , očitno imaš dobro idejo.. Lahko poveš kaj več o tem vodilu za "voziček"? Če pogooglam, najdem samo linearna vodila (gor-dol)..
Klikni za razširitev
greš v železnino in pogledaš kaj imajo za pametno ceno.
Recimo kakšen C-profil in kolesca za drsna vrata ali nekaj podobnega.

N

ncnifrej

Guru
14. avg 2013
1.962
812
113
v bistvu ce mal poenostavis.. in si reces, da je tud polovicna odprtina dost - potem ne rabis navijanja - ampak samo vodilo pa kolescke (tko kot je Matko predlagal).. se ti pac polivinil na polovico odpre... nimas navijanja okoli cevi - ampak to cev samo gor/dol vleces/spuscas...

ceska varianta ja.. življenje je polno kompromisov :p

R

raners

Majstr
4. mar 2008
2.706
365
83
Ok, bom skušal odgovorit vsem v tem postu:

Gonzo, glede na zgradbo takega tipa rastlinjaka (pač tako kot je sestavljen), bi zgoraj težko kaj spreminjal, ker potem bi mi voda tekla not.. Treba je tudi upoštevat, da je rastlinjak na prostem in če bi preveč predelal ta rastlinjak in pride kje kaki bočni veter, je lahko kar jeba... Tako postavljen rastlinjak je stal skoraj 12 let pri tašči in je skoraj kot nov.. ta stranica je zgoraj po moji logiki fiksna z namenom... ;) Da odteka voda itd..

slojanez , ne razumem najbolj tvoje rešitve... spodnja cev bi se morala vrteti (ker navija folijo)

Matko , se pri tvoji rešitvi cev vrti ali drsi?

ncnifrej , folija bi morala biti čimbolj napeta, predvsem zaradi padavin in vetra.. Če je kje preveč lufta, se folija lahko hitro poškoduje...
