El vezava reflektorja, stikala in senzorja - je OK

lost1

lost1

mnz
19. jul 2007
8.452
146
63

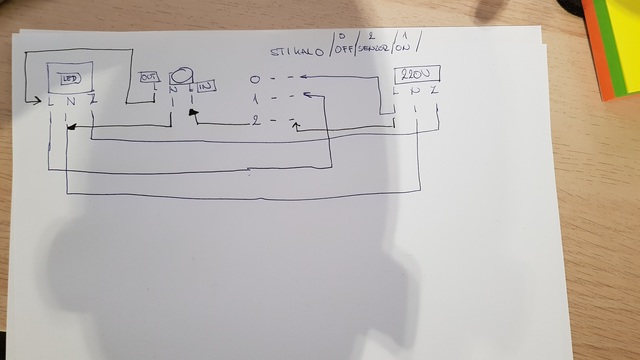

Je tale "načrt" OK ?

Želja je da imam nekje stikalo s katerim lahko reflektorje ( 4x 30W LED )

dokončno ugasnem
ali
pustim kontrolirati preko senzorja ( senzorji bi bili 4je, vezani vzporedno, tako da katerikoli izmed njih lahko proži vse 4 reflektorje)
ali
jih vklopim in so stalno vklopljeni


Ne vem še točno katero stikalo vzeti, da bi imelo te 3 opcije, po možnosti nadometno in pa kolikor tolikor "lično" za videti.

Bi bil problem če bi kar vgradil navadno dvojno stikalo za luč? Kaj bi se zgodilo če bi vklopil obe stikali istočasno ( vse bi bilo na isti fazi).


Priponke

  • 2657571-20180127_230546.jpg
    44,9 KB · Ogledi: 7.148
A

Alioth

Pripravnik
8. avg 2007
469
7
18
Z dvojnim stikalom (lahko tudi s skupno točko) se da tole enostavno narediti. S prvim stikalom vklopiš štrom, z drugim pa prebrikaš IR.

lost1

lost1

mnz
19. jul 2007
8.452
146
63
Tocno tako tipko sm dans nabavu, tko da jutri upam da zvežemo vse.

Ena malenkost me sicer muči, mislim da nebi smel pričakovati problema, pa vseeno vprašam.

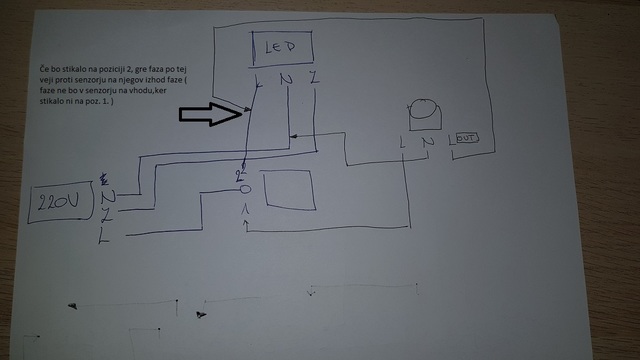

EDIT: Sej načeloma ce prav razumem, si točno to napisal naj naredim in je ok?




Priponke

  • 2657793-20180128_202621.jpg
    43,6 KB · Ogledi: 3.721
Nazadnje urejeno:
D

Daniel

Guru
21. dec 2007
5.526
3.026
113
Ne bo problema. Sem tudi sam že tako vezal, da spustiš fazo na izhod iz senzorja, pa je vse ok. Važno je samo, da je ista faza, drugače bi se pa bliskalo.

B

birca

Pripravnik
26. okt 2007
420
18
18
Lost, če ne rabiš nulte pozicije, daš navadno menjalno (izmenično stikalo). V eni poziciji je faza direktno na reflektor, v drugi pa preko senzorja.


lost1

lost1

mnz
19. jul 2007
8.452
146
63
Sem vseeno vzel stikalo z 0/1/2 kot je bil na zgornjem linku, kabli že zvezani, samo še reflektorje čakamo in potem vidmo če ga bliska ali ne :D

P

pinkobalinko

Guru
13. jul 2011
2.677
626
113
Citat:
Uporabnik birca pravi:
Lost, če ne rabiš nulte pozicije, daš navadno menjalno (izmenično stikalo). V eni poziciji je faza direktno na reflektor, v drugi pa preko senzorja.
Klikni za razširitev

To lahko dosežeš tudi z navadnim stikalom, ki ga vežeš vzporedno s senzorjem. Ko je stikalo izklopljeno, se luč vklaplja glede na senzor, ko je vklopljeno pa nenehno gori, ne glede na to, ali je tudi senzor vklopljen ali ne.

Z

zigmar

Pripravnik
22. dec 2008
58
4
8
Zdravo.

Se nanaša na predhodnika gor.

Pred leti mi je električar postavil navadno stikalo s katerim upravljam led reflektor s senzorjem.Pritisnem gor reflektor skoz gori,če pa je dol pa ga upravlja senzor..Zdaj reflektor je bil fuč.Zamenjal sem ga z enakim in priklopil fazo na fazo,nulo na nulo,ozemljitev na ozemljitev,Vendar sedaj reflektor dela samo na položaju gor in gori skozi.Če preklopim dol se ne zgodi nič,preko senzorja ne dela.Ali bi moral biti reflektor priklopljen kako drugače?

Hvala za info

Marko

Dawid88

Dawid88

Pripravnik
3. jul 2015
82
17
8
www.spoliraj.me
Uporabnik zigmar je napisal:
Zdravo.

Se nanaša na predhodnika gor.

Pred leti mi je električar postavil navadno stikalo s katerim upravljam led reflektor s senzorjem.Pritisnem gor reflektor skoz gori,če pa je dol pa ga upravlja senzor..Zdaj reflektor je bil fuč.Zamenjal sem ga z enakim in priklopil fazo na fazo,nulo na nulo,ozemljitev na ozemljitev,Vendar sedaj reflektor dela samo na položaju gor in gori skozi.Če preklopim dol se ne zgodi nič,preko senzorja ne dela.Ali bi moral biti reflektor priklopljen kako drugače?

Hvala za info

Marko
Klikni za razširitev

Imam popolnoma enak problem - sicer se še nisem poglabljal in nisem štromar.

Je pa res da je bil prejšnji reflektor s senzorjem Halogen, nov pa je LED.

lp, D

Z

zigmar

Pripravnik
22. dec 2008
58
4
8
Pri meni popolnoma isto,prej halogen zdaj led.Sumim da treba spremenit vezavo v samem reflektorju,sam nisem štromar

Z

zigmar

Pripravnik
22. dec 2008
58
4
8

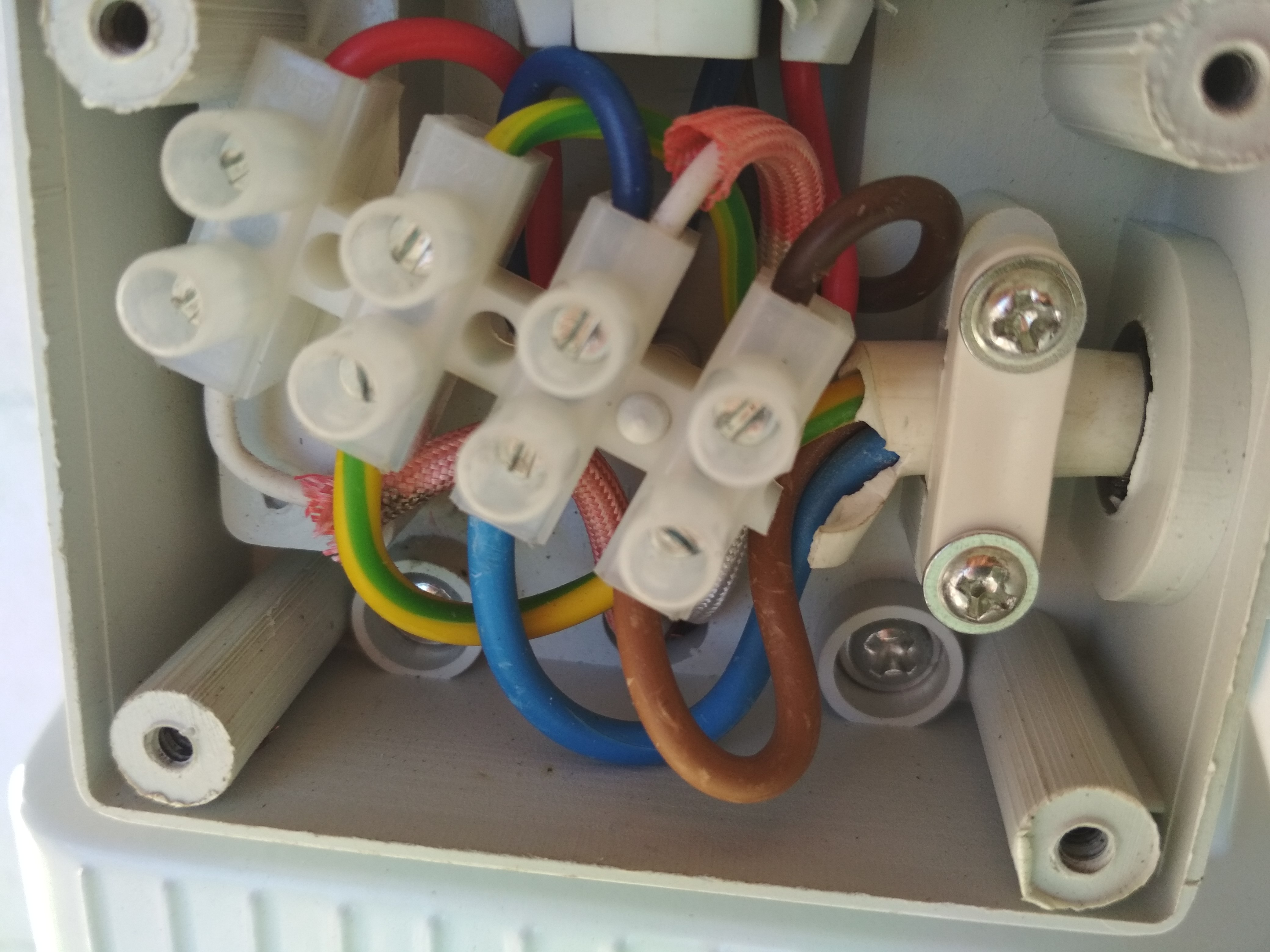

No jaz sem takole priklopil reflektor.Fazo na fazo,nulo na nulo in ozemljitev na ozemljitev.Reflektor ima senzor že tovarniško gor,nisem jaz nič dodatno montiral.Štos pa je da senzor deluje če ga priklopim na trižilni kabel preko v tikača na vtičnico,Ne dela mi samo prek tega vgrajenega stikala v garaži


Priponke

  • IMG_20221108_103401.jpg
    1,4 MB · Ogledi: 103
gr69

gr69

Guru
15. dec 2009
11.557
2.607
113
še v SLO - ampak komaj
Pa maš ti "preko" stikala "vse" (no - vsaj fazo in nulo) speljano? Ker samo s fazo (kar stikalo prekinja) električne zadeve bolj slabo laufajo.

No - izjema so elektromotorji - sam tam pa rabiš 3 faze ...

Z

zigmar

Pripravnik
22. dec 2008
58
4
8
Ja jaz nisem štromar,kaj je napeljano v omarici in stikalu ne vem.Računal sem da če je delal prejšnji reflektor,da bo tudi novi.

J

Janez_Krajnski

Majstr
5. avg 2011
1.053
196
63
Okolica Ormoža
Uporabnik gr69 je napisal:
Pa maš ti "preko" stikala "vse" (no - vsaj fazo in nulo) speljano? Ker samo s fazo (kar stikalo prekinja) električne zadeve bolj slabo laufajo.

No - izjema so elektromotorji - sam tam pa rabiš 3 faze ...
Klikni za razširitev
No, tole pa ni ravno strokoven odgovor. Pri večini porabnikov v hiši se na stikalo pelje le faza. Nulti vodniki so pa vsi povezani mimo stikala, ravno tako ozemljitev. Zadnji stavek je pa sploh mimo. Še nisi slišal za enofazne motorje? In tudi pri trifaznih motorjih gredo na stikalo samo faze. Ampak - moj in tvoj komentar sta čisti primer smetenja, ki nima nič skupnega z naslovom teme in tudi uporabnik si s tem kaj malo pomaga.

gr69

gr69

Guru
15. dec 2009
11.557
2.607
113
še v SLO - ampak komaj
Janez_Krajnski

Preden si bova midva v lase skočla, poglej kaj in kako ima vezane žice iz belega dovodnega kabla, ki očitno dela, ko vklopi v vtičnico, preko stikala pa ne.

In ja - moj post se lahko smatra za smetenje - in to predvsem, ker sem že nekajkrat rekel, da ne bom v štromarskih temah sodelodoval, ker nočem biti soodgovoren za požige ali bognedaj smrtne žrtve.
Običajno dodam (žal tokrat nisem), da če kdo ne ve, naj raje pokliče kega štromarja in mu plača tisti pir ali dva, da bo zvezal - ali da mu povedal koliko bi/bo koštalo, da se zrihata kot se zagre.

J

Janez_Krajnski

Majstr
5. avg 2011
1.053
196
63
Okolica Ormoža
Uporabnik gr69 je napisal:
Janez_Krajnski

Preden si bova midva v lase skočla, poglej kaj in kako ima vezane žice iz belega dovodnega kabla, ki očitno dela, ko vklopi v vtičnico, preko stikala pa ne.

In ja - moj post se lahko smatra za smetenje - in to predvsem, ker sem že nekajkrat rekel, da ne bom v štromarskih temah sodelodoval, ker nočem biti soodgovoren za požige ali bognedaj smrtne žrtve.
Običajno dodam (žal tokrat nisem), da če kdo ne ve, naj raje pokliče kega štromarja in mu plača tisti pir ali dva, da bo zvezal - ali da mu povedal koliko bi/bo koštalo, da se zrihata kot se zagre.
Klikni za razširitev
Ne verjamem, da si bova midva skočila v lase, kajti pri mojih 70 letih jih imam že bolj malo. Ampak vseeno stojim za tem, da tvoj odgovor ni bil ravno strokoven. Konec debate.
